Punkt podwieszenia do mocowania wciągników i zbloczy itp na konstrukcji stalowej. Typoszereg udźwigu: 1t, 2t, 3t, 5t, 10t. Wymiary podano w tabeli.

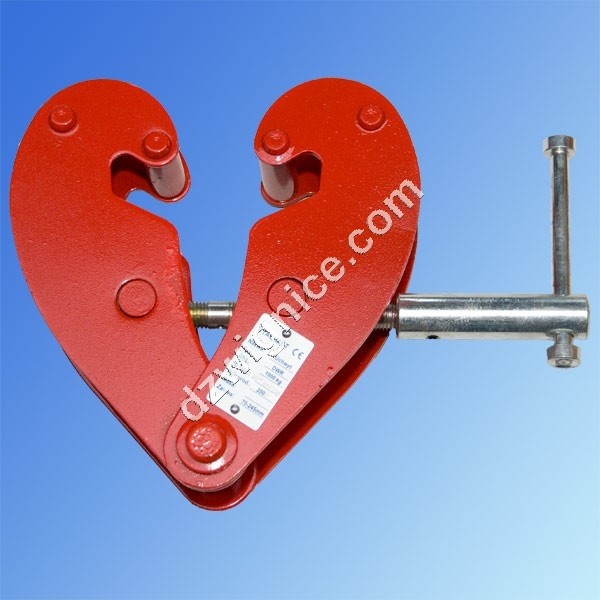

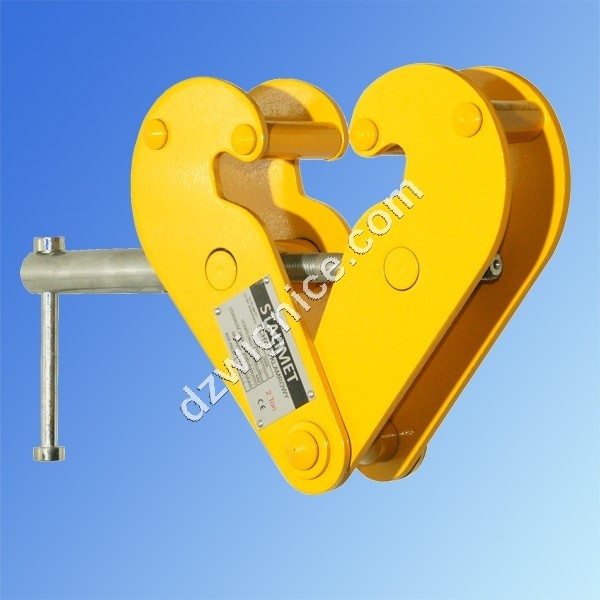

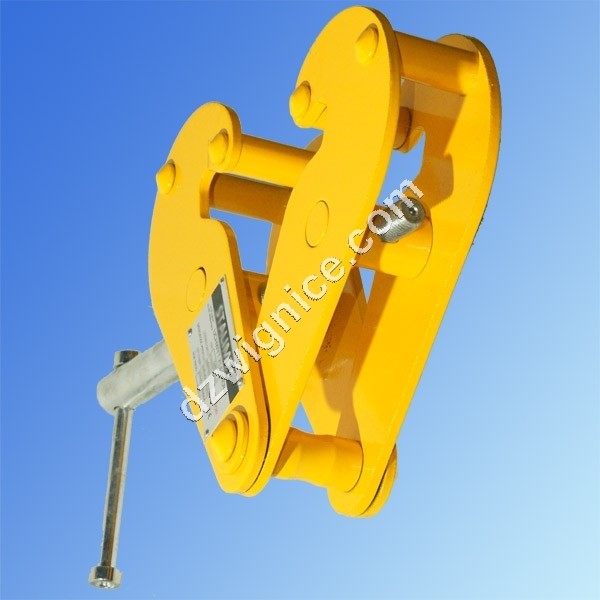

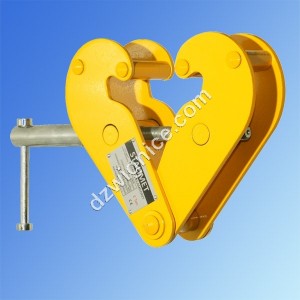

Uchwyt DWR
Uchwyt klamrowy typu DWR przeznaczony jest do współpracy z urządzeniem wciągnikowym i montowany na konstrukcji nośnej.
Stosowany jako przestawny punkt podwieszenia. Ten punkt zaczepowy przeznaczony jest do szybkiego mocowania, kotwiczenia wciągników i zbloczy na konstrukcji stalowej czy trawersie. Prosty w zastosowaniu punkt kotwiczący doskonale nadaje się do prac montażowych.
| TYP : | DWR 1,0 | DWR 2,0 | DWR 3,0 | DWR 5,0 | DWR 10,0 | |
|---|---|---|---|---|---|---|
| Udźwig [kg] | 1 000 | 2 000 | 3 000 | 5 000 | 10 000 | |

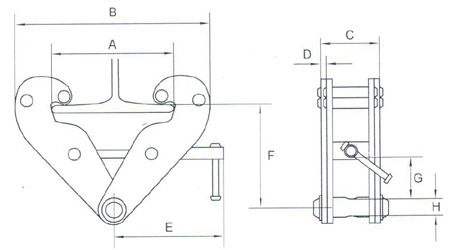

| Wymiary [mm] | A max | 260 | 260 | 354 | 354 | 365 |
| B max | 360 | 360 | 490 | 490 | 505 | |
| B min | 180 | 180 | 235 | 235 | 320 | |
| C | 64 | 74 | 103 | 110 | 120 | |
| D | 5 | 6 | 8 | 10 | 12 | |
| E | 215 | 215 | 260 | 260 | 280 | |
| F max | 155 | 155 | 225 | 225 | 235 | |
| F min | 102 | 102 | 140 | 140 | 170 | |
| H | 22 | 22 | 24 | 28 | 40 | |
| Zalecana szerokość profilu [mm] |
75-220 | 75-220 | 80-320 | 80-320 | 90-320 | |
| Masa [kg] | 4 | 4,9 | 9,5 | 11 | 15,5 | |
Podczas zamawiania proszę wybrać typ i ilość.
Spełnia przepisy dyrektywy maszynowej
