Uchwyt magnetyczny z magnesem stałym PKN

Uchwyt magnetyczny z magnesem stałym PKN

PKN – Chwytak magnetyczny z magnesem stałym.

Typoszereg chwytaków WLL: 0,1t ÷ 2t.
Dane technicze typoszeregu podano w tabeli.

Więcej szczegółów


627,30 zł brutto
510,00 zł netto

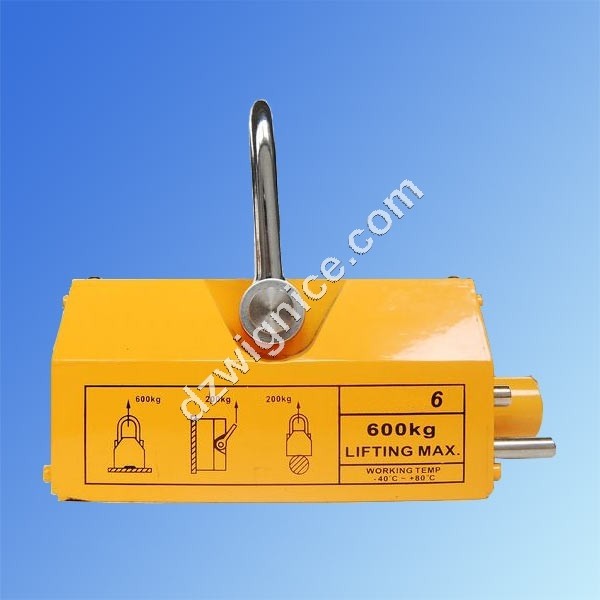

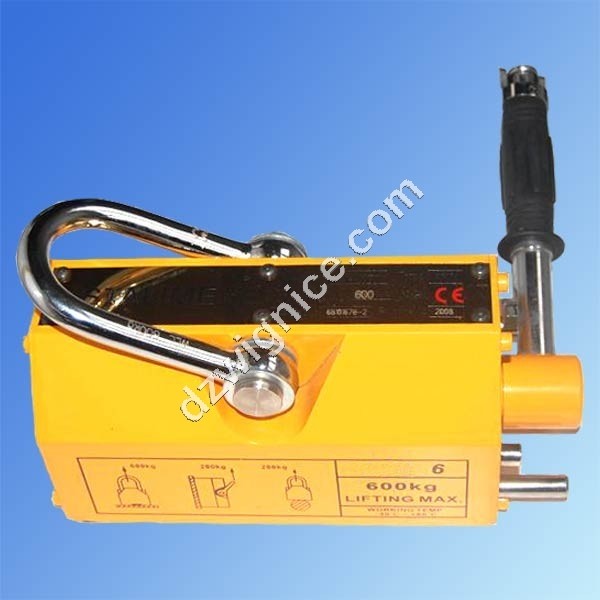

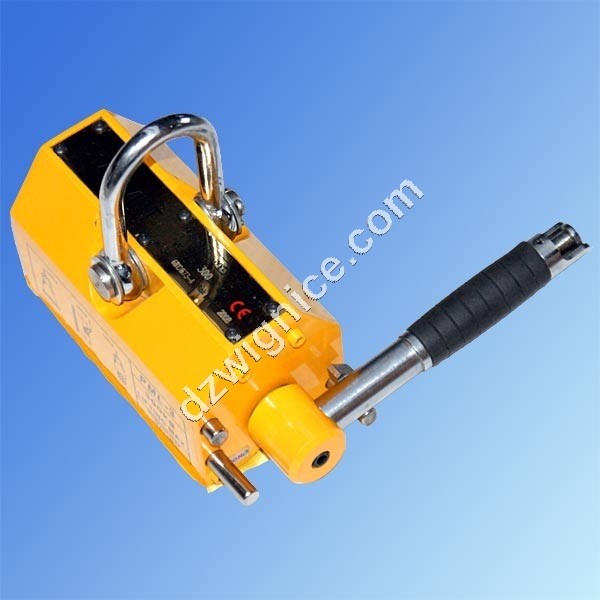

Chwytak magnetyczny z magnesem stałym typu PKN

Przeznaczenie :  Służy do podnoszenia elementów stalowych w pozycji poziomej
Spełnia przepisy dyrektywy maszynowej.
Wykonany wg zharmonizowanej normy : PN-EN 13155
Cechowany :
- znak wytwórcy
- znak CE
- udźwig
- nr fabryczny
- rok produkcji

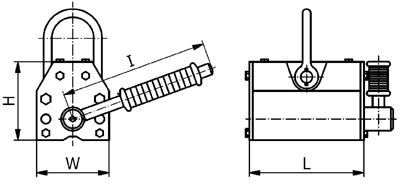

TYPWLL tWymiary (mm)Masa
(kg)
HWLI
PKN 0,1 0,1 0,03 67 62 92 126 3
PKN 0,3 0,3 0,1 91 92 162 155 10
PKN 0,6 0,6 0,2 117 122 232 196 24
PKN 1,0 1,0 0,3 163 176 258 285 50
PKN 2,0 2,0 0,6 212 234 378 426 125
PKN 3,0 3,0 1,0 261 286 458 521 220
PKN 6,0 6,0 2,0 266 296 720 700 398

REDUKCJA UDŹWIGU:

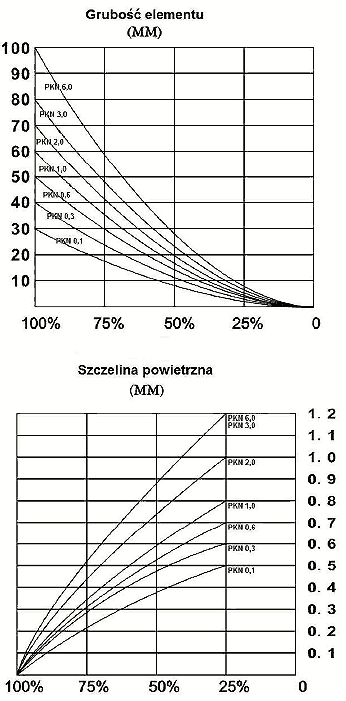

WLL podane w tabelce zakłada że współczynniki ładunku umożliwiają podniesienie 100% jego wartości. Kilka współczynników ma wpływ na określenie dopuszczalnego obciążenia roboczego (WLL). Przed rozpoczęciem podnoszenia należy określić wartość WLL w zależności od grubości elementu oraz chropowatości powieszchni elementu. Poniżej wykresy umożliwiają określenie współczyników w zależności od grubości podnoszonych elementów oraz ich chropowatości (wielkość szczeliny powietrznej powstałej na skutek chropowatości). Iloczyn tych dwóch współczynników to podstawa dla wyliczenia WLL (DOR) konkretnego przypadku. Jeśli chropowatość powierzchni elementu Ra jest mniejsza niż 6,3μm, traktuje się że szczelina powietrzna nie istnieje, a WLL wynosi 100%.


Charakterystyka magnesu PKN



Po dokonaniu szacunku DOR w zależności od grubości elementu oraz szczeliny powietrznej, stosujemy współczynnik materiałowy. Odniesieniem jest stal nisko-węglowa, dla której określone są podstawowe wartości DOR i współczynnik wynosi 1. Poniżej przedstawione są redukcje wartości DOR w zależności od tego współczynnika.



Materiał Redukcja WLL
Stal nisko-węglowa 100%
Stal średnio-węglowa  95%
Stal wysoko-węglowa 90%
Stal nisko-stopowa 75%
Odlane żelazo 50%



Przykładowo:

Chcemy podnieść chwytakiem PKN 1,0:
•- blachę o grubości 30 mm – współczynnik redukcji = 0,68.
•- o chropowatości powierzchni tworzącej szczelinę powietrzną równą 0,58 mm – współczynnik redukcji = 0,5.
• - wykonaną ze stali wysokowęglowej – współczynnik redukcji = 0,9.
• - jest to element płaski, a więc wyjściowa wartość WLL dla tego chwytaka wynosi 1000 kg.

Obliczona wartość WLL = 1000 * 0,68 * 0,5 * 0,9 = 306 kg Wniosek: W tej sytuacji chwytakiem możemy podnieść maksymalnie 306 kg blachy.

  • PKN - INSTRUKCJA
    Instrukcja użytkowania uchwytów magnetycznych z magnesem stałym typu PKN - kliknij na linku powyżej by pobrać pdf (napisany wersalikami).
