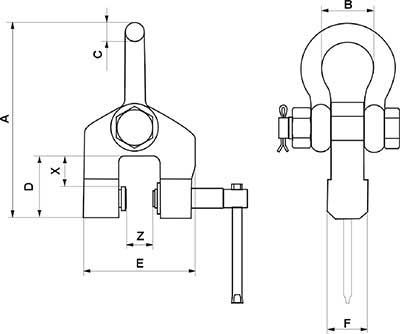

Uchwyt śrubowy US o kieruneku podnoszenia i ciągnięcia prostopadłym do zamka śrubowego. Typoszereg uchwytów w zakresie 1.5t ÷ 5.0t. Pełne wymiary, zakres chwytania dla typoszeregu podane w tabeli.
Uchwyt śrubowy US przeznaczony jest do obracania oraz ciągnięcia pionowego i poziomego blach, elementów konstrukcji stalowych. Uchwyt ten wyposażony jest w szaklę. Kierunek podnoszenia prostopadły do zamka śrubowego.
| TYP | DOR kG | ZAKRES Z mm | A mm | B mm | C mm | D mm | E mm | F mm | X mm | WAGA kg |
|---|---|---|---|---|---|---|---|---|---|---|
| US-1,5 | 1500 | 0 - 32 | 255 | 65 | 26 | 75 | 130 | 44 | 40 | 7,0 |
| US-3,0 | 3000 | 0 - 50 | 290 | 74 | 30 | 85 | 170 | 50 | 40 | 11,0 |
| US-5,0 | 5000 | 0 - 80 | 470 | 130 | 50 | 135 | 225 | 72 | 50 | 27,0 |
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 ogólne badania a także PN-EN 13155 i Dyrektywy Maszynowej.
