Wciągniki ręczne do podnoszenia na wysokość 1,5m. Typoszereg udźwigu 250kg (HP=1m), 500kg, 750kg, 1.5t, 3.0t, 6.0t i 9,0t. Pełne dane podano w tabeli.

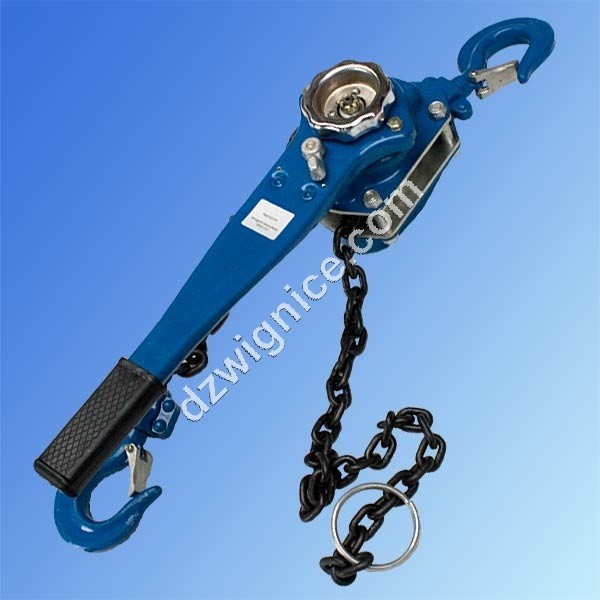

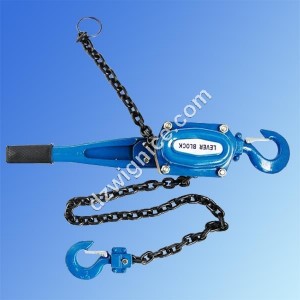

GKS – Wciągnik łańcuchowy o wysokości podnoszenia 1,5m (HP) z wyjątkiem GKS 0.25 dla którego wynosi ona 1m.
Wciągnik łańcuchowy przeznaczony jest do ręcznego pionowego transportu ładunków.
Posiada niewielka masę własną oraz łańcuch nośny ocynkowany.
Do sterowania kierunkiem służy dźwignia.
Dopuszczalne obciążenie robocze (WLL) czyli udźwig oznacza maksymalną masę jaka może być podnoszona lub opuszczana.
Standardowa wysokość podnoszenia (HP) można zmienić za dopłatą na zamówienie.
Wciągniki stosuje się do prac montażowych, do obsługi maszyn i pieców, przeładunku na rampach i w magazynach.
|
TYP : |
GKS 0,25 |
GKS 0,5 |
GKS 0,75 |
GKS 1,5 |
GKS 3,0 |
GKS |
GKS 9,0 | |
|---|---|---|---|---|---|---|---|---|
|
Udźwig [kg] |
250 |
500 |
750 |
1 500 |
3 000 |
6 000 |
9 000 |
|
|
Wysokość podnoszenia [m]* |
1,0 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
|
Ilość cięgien łańcucha |
1 |
1 |
1 |
1 |
1 |
2 |
3 |
|
|
Siła na dźwigni [N] |
340 |
340 |
140 |
220 |
320 |
340 |
360 |
|
|
Średnica łańcucha [mm] |
5 |
5 |
6 |
8 |
10 |
10 |
10 |
|
|
Minimalna wysokośc H [mm] |
260 |
260 |
320 |
380 |
480 |
620 |
700 |
|
|
Wymiary [mm] |
A |
105 |
105 |
145 |
175 |
203 |
203 |
203 |
|
B |
78 |
78 |
86 |
100 |
118 |
118 |
118 |
|
|
C |
80 |
80 |
122 |
130 |
150 |
205 |
316 |
|
|
D |
30 |
30 |
30 |
36 |
40 |
50 |
58 |
|
|
L |
300 |
300 |
280 |
410 |
410 |
410 |
410 |
|
|
Masa [kg] |
3,5 |
4,0 |
7,5 |
11,5 |
21,0 |
31,5 |
47,0 |
|
Spełnia przepisy Dyrektywy Maszynowej
Cechowany na tabliczce :
- znak wytwórcy
- znak CE
- udźwig
- nr fabryczny
- rok produkcji
