Wciągarki linowe ręczne o typoszeregu uciągu: 0.25t, 0.5t, 1.0t. Wciągarka jest sprzedawana bez liny. Wymiary w tabeli.

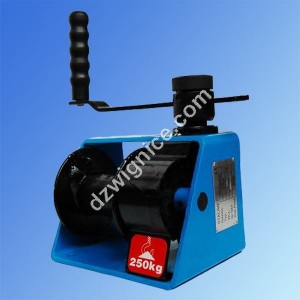

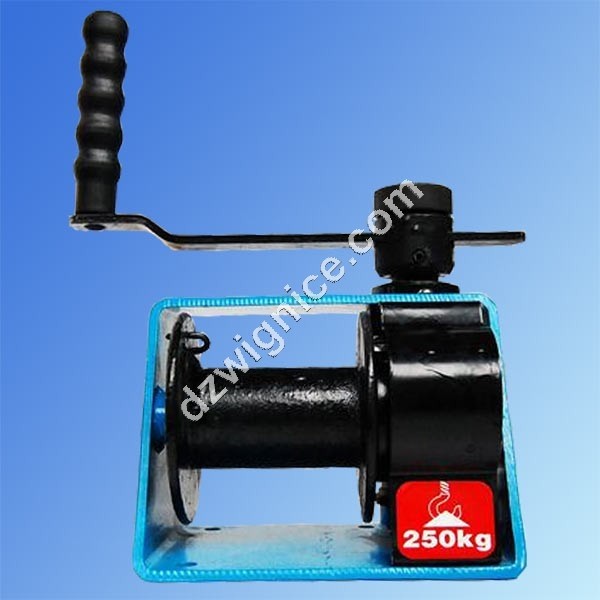

ERW – Wciągarka linowa
Wciągarka linowa ręczna ERW jest sprzedawana bez liny. Proszę zwrócic uwagę na przełożenie dla poszczególnych typów.
Przeznaczenie:
Wciągarka linowa przeznaczona jest do operacji ciągnięcia i podnoszenia ładunku. Dopuszczalne obciążenie robocze (WLL), udźwig - oznacza maksymalną masę wywołującą siłę w linie wciągarki. Wciągarka powinna posiadać zawsze nawinięte 4 pełne zwoje liny.
| TYP : | ERW 0,25 | ERW 0,5 | ERW 1,0 | |
|---|---|---|---|---|
| Udźwig [kg] | 250 | 500 | 1 000 | |
| Średnica liny [mm] | 5 | 6.8 | 9 | |
| Długość liny [m] | 20 | 25 | 35 | |

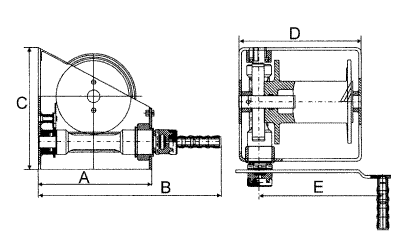

| Wymiary [mm] | A | 150 | 180 | 280 |
| B | 335 | 355 | 480 | |
| C | 150 | 190 | 300 | |
| D | 200 | 260 | 300 | |
| E | 240 | 240 | 350 | |
| F | 58 | 70 | 100 | |
| Masa [kg] | 11 | 16 | 31 | |
| Przełożenie dźwignia - bęben | 15:1 | 20:1 | 26:1 | |
|

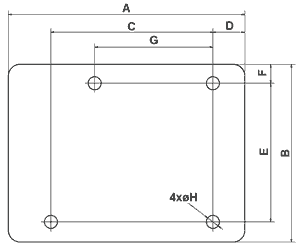

TYP |
Wymiary [mm] | |||||||
|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
D |
E |
F |
G |
H | |
|
ERW 0,25 |
200 |
150 |
137 |
27 |
117 |
16 |
100 |
11 |
|
ERW 0,5 |
265 |
180 |
185 |
32 |
140 |
19 |
130 |
12 |
|
ERW 1,0 |
300 |
305 |
170 |
41 |
250 |
21 |
165 |
16 |
