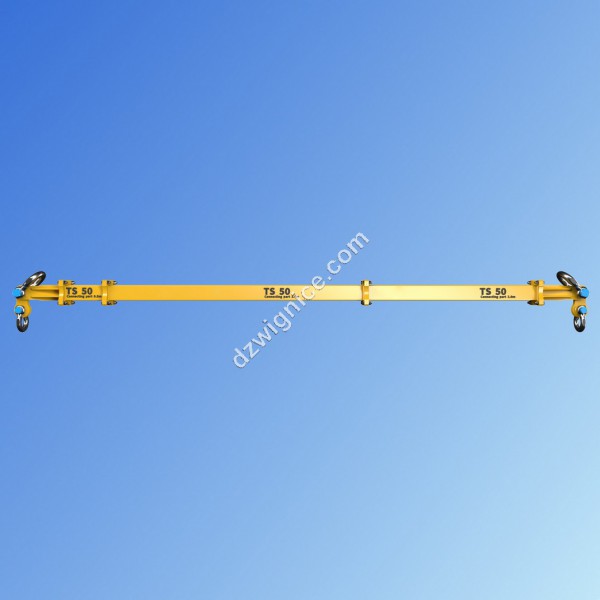

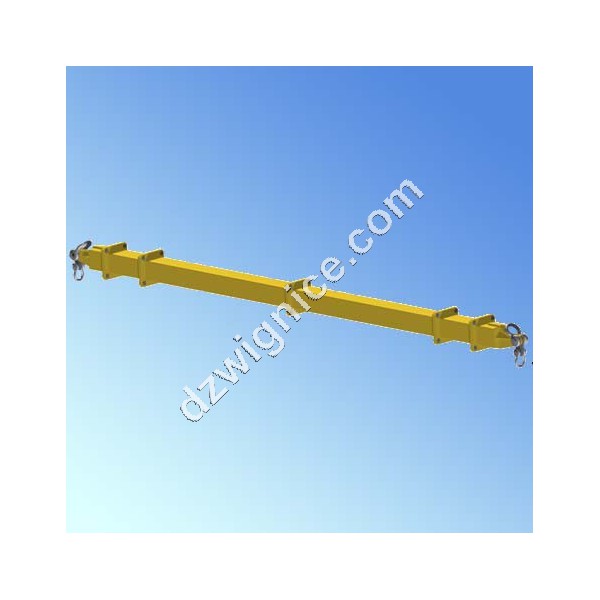

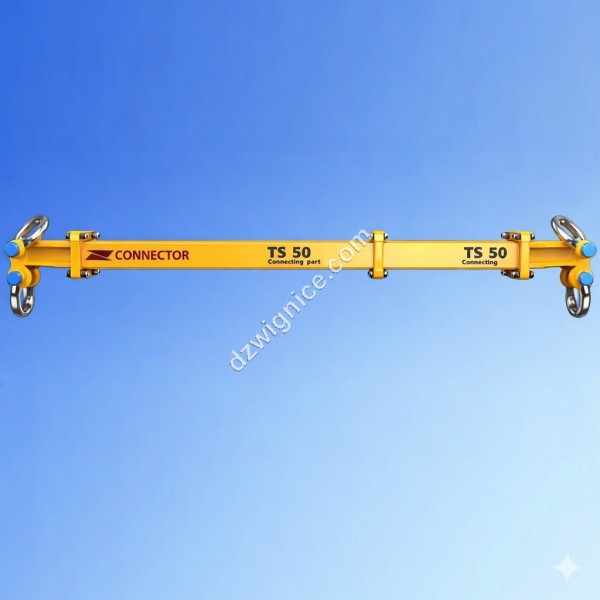

Trawersa rozporowa skręcana TS 170

Komplet umożliwia skręcenie trawersy o długości od 2,0 m do 24,0 m ze skokiem co 0,5m.
Udźwig zmienny 170,0t-49,0t zależny od długości trawersy i kąta odchylenia zawiesi.

Więcej szczegółów

ZAT TS

Trawersa rozporowa modułowa skręcana TS 170



  • Belka trawersowa do transportu długich ładunków i innych.

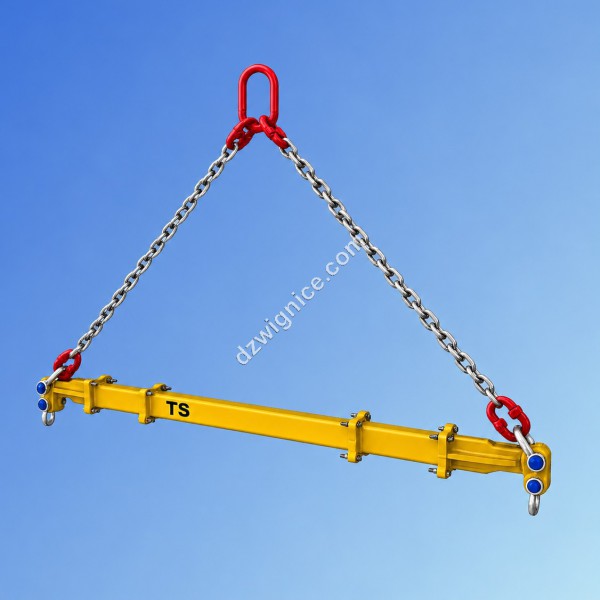

  • Sposób podczepienia trawersy - przeznaczona do współpracy z zawiesiem 2-cięgnowym (maksymalny kąt odchylenia od pionu - 45°).

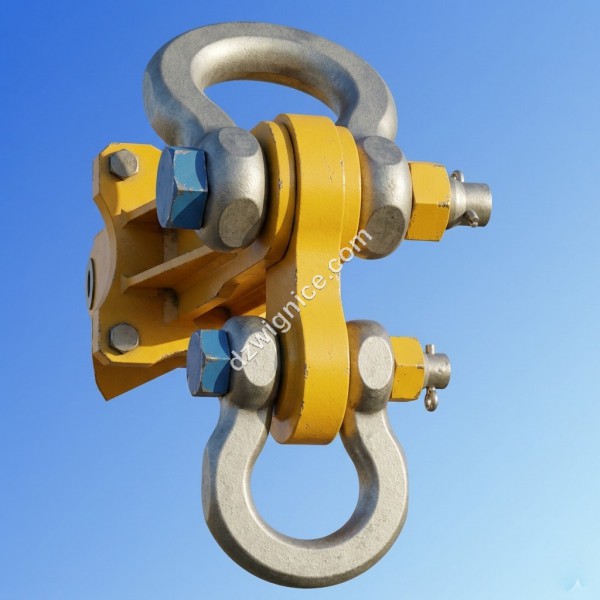

  • Sposób podczepienia ładunku - szakle na końcach trawersy.
  • Temperatura pracy od -20°C do +100°C.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
  • Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Cechowanie: znak wytwórcy, znak CE, numer fabryczny, rok produkcji, udźwig, rozmiar, masa.



Trawersa sprzedawana z osprzętem w postaci czterech szakli na modułach krańcowych oraz zestawu śrub łączeniowych.

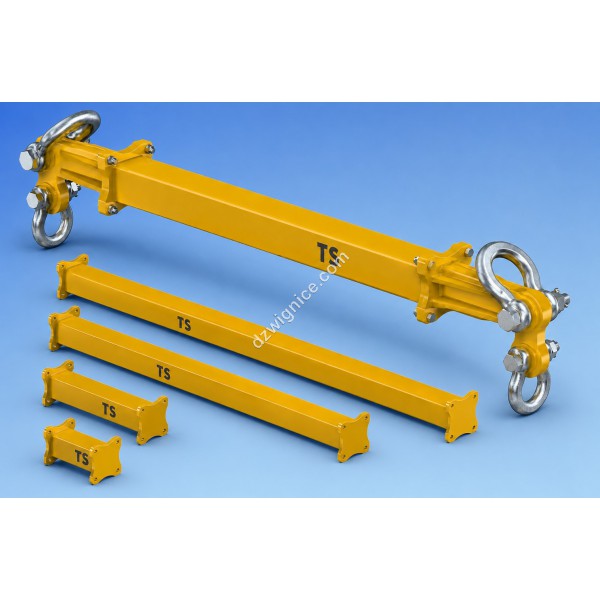

Rozstaw roboczy regulowany za pomocą zestawienia modułów o różnej długości.
DOR zależy od długości trawersy oraz kąta zawiesia, na którym trawersa jest podwieszona (podany w tabeli).
Maksymalna dozwolona ilość członów łączących pomiędzy członami końcowymi wynosi 5.


* Oferta dotyczy samej trawersy, bez zawiesi.



Trawersa rozporowa modułowa skręcana TS

 Tabela wymiarów trawersy

OpisTS 170
Udźwig max 170t
Długość max 24m

Człony łączące

(Maksymalna dozwolona ilość członów łączących
pomiędzy członami końcowymi wynosi 5)		 6,0m (744kg)
4,0m (532kg)
3,0m (426kg)
2,0m (320kg)
1,0m (214kg)
0,5m (161kg)
Człony końcowe 2x1,0m (2x281kg)
Łączniki (masa) 2x95 kg
Szakle górne 2xBX120 (2x111kg)
Szakle dolne 2xBX85 (2x64kg)
Wymiar A [mm] 1000
Wymiar B out [mm] 1019
Wymiar B int [mm] 953
Wymiar C [mm] 490
Śruby mocujące M24x90
10.9





Tabela nośności i masy własnej trawersy:



TS 170
Długość L
[m]		DOR [t]Masa max
[kg]
45°30°
0,5 — — —
1,0 — — —
1,5 — — —
2,0 170 170 1 102
2,5 170 170 1 263
3,0 170 170 1 424
3,5 170 170 1 585
4,0 170 170 1 746
4,5 170 170 1 907
5,0 170 170 1 960
5,5 170 170 2 013
6,0 170 170 2 066
6,5 170 170 2 119
7,0 170 170 2 172
7,5 170 170 2 225
8,0 170 170 2 278
8,5 170 170 2 331
9,0 170 170 2 384
9,5 170 170 2 437
10,0 170 170 2 490
10,5 160 170 2 543
11,0 150 170 2 596
11,5 141 170 2 649
12,0 132 170 2 702
12,5 123 170 2 755
13,0 115 170 2 808
13,5 108 170 2 861
14,0 100 170 2 914
14,5 94 162 2 967
15,0 88 152 3 020
15,5 82 142 3 073
16,0 76 133 3 126
16,5 71 124 3 179
17,0 67 116 3 232
17,5 63 109 3 285
18,0 59 102 3 338
18,5 55 96 3 391
19,0 52 90 3 444
19,5 48 84 3 497
20,0 45 79 3 550
20,5 43 74 3 603
21,0 40 70 3 656
21,5 38 66 3 709
22,0 35 62 3 762
22,5 33 58 3 815
23,0 31 55 3 868
23,5 30 52 3 921
24,0 28 49 3 974

 DOR - dopuszczalne obciążenie robocze
