Komplet umożliwia skręcenie trawersy o dowolnej długości od 1,0 m do 12,0 m ze skokiem co 0,5m.
Udźwig zmienny 5,0t-34,0t zależny od długości trawersy.

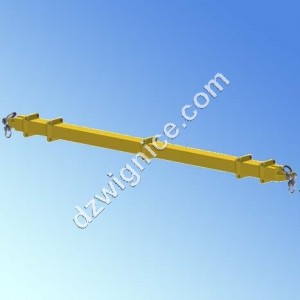

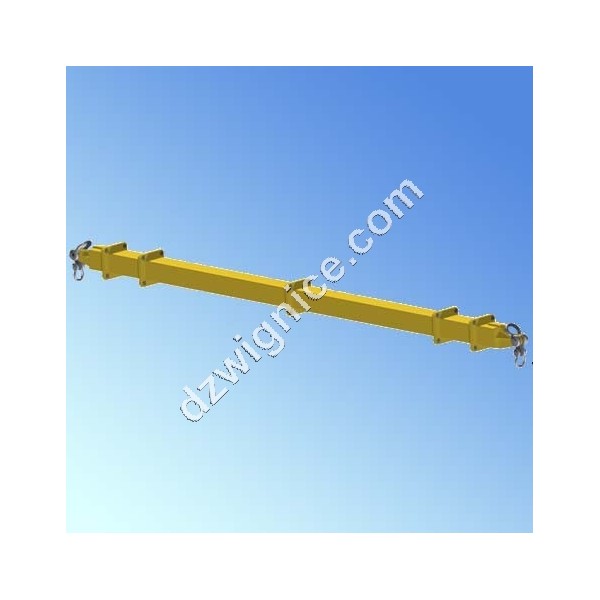

Trawersa skręcana TS 34
Śruby łącznikowe : M20 x 85 - klasa 10.9
- moment dokręcenia śrub kl. 10.9 = 200 Nm
Końcówki 0,5 m wyposażone w :
Nr, Masy własne oraz ilość członów:
Spełnia przepisy dyrektywy maszynowej : 2006/42/WE
Wykonana wg zharmonizowanej normy : PN-EN 13155
|
Tabela udźwigów trawersy w zależności od długości i max masy własnej | |||
|---|---|---|---|
|
Dł. [m] |
kąt zawiesia do |
kąt zawiesia do |
Max masa [kg] |
|
1 |
34 |
34 |
400 |
|
1,5 |
34 |
34 |
400 |
|
2 |
34 |
34 |
400 |
|
2,5 |
34 |
34 |
400 |
|
3 |
34 |
34 |
400 |
|
3,5 |
34 |
34 |
400 |
|
4 |
34 |
34 |
400 |
|
4,5 |
34 |
34 |
400 |
|
5 |
34 |
34 |
400 |
|
5,5 |
34 |
34 |
400 |
|
6 |
34 |
34 |
400 |
|
6,5 |
29 |
34 |
425 |
|
7 |
24 |
34 |
490 |
|
7,5 |
20 |
34 |
500 |
|
8 |
18 |
31 |
500 |
|
8,5 |
15 |
26 |
550 |
|
9 |
13 |
22 |
S60 |
|
9,5 |
11 |
19 |
600 |
|
10 |
9 |
15 |
650 |
|
10,5 |
8 |
13 |
650 |
|
11 |
7 |
12 |
650 |
|
11,5 |
6 |
10 |
670 |
|
12 |
5 |
8 |
700 |
Trawersa spełnia wymagania Dyrektywy Maszynowej.
