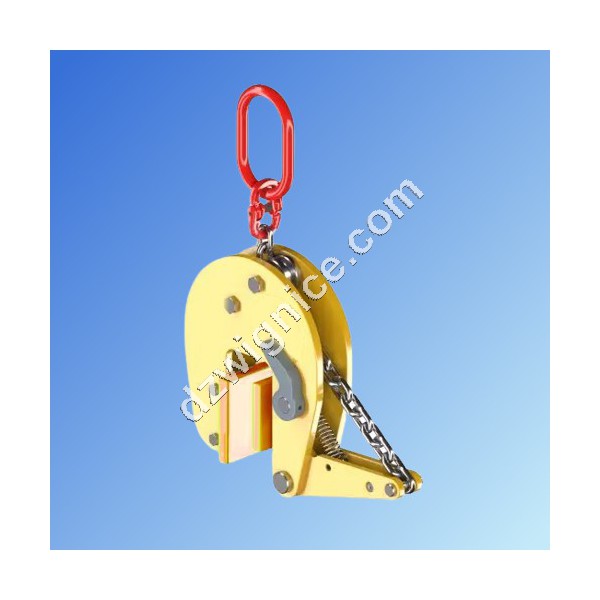

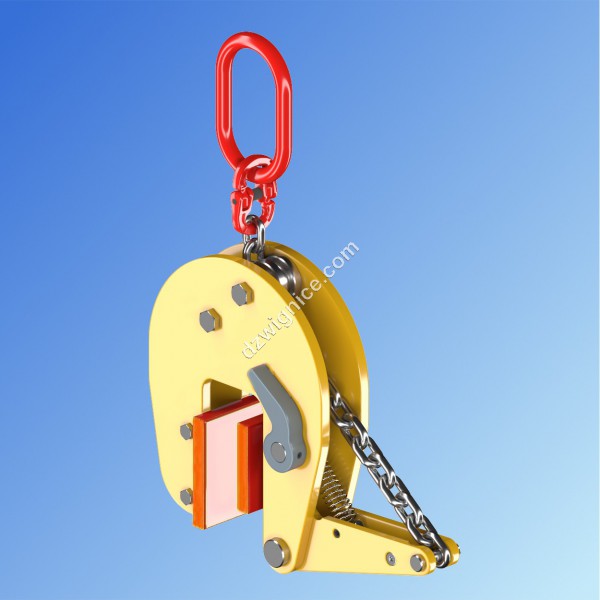

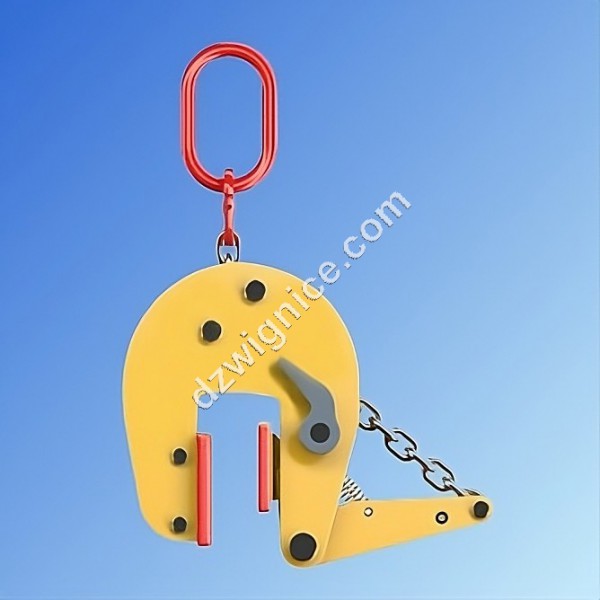

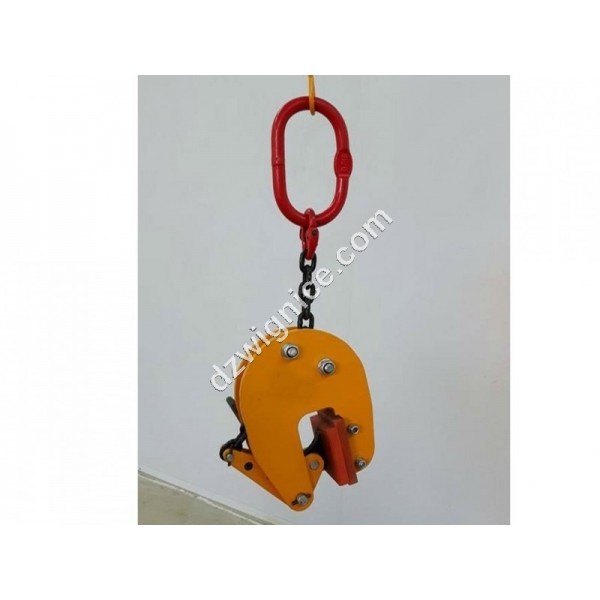

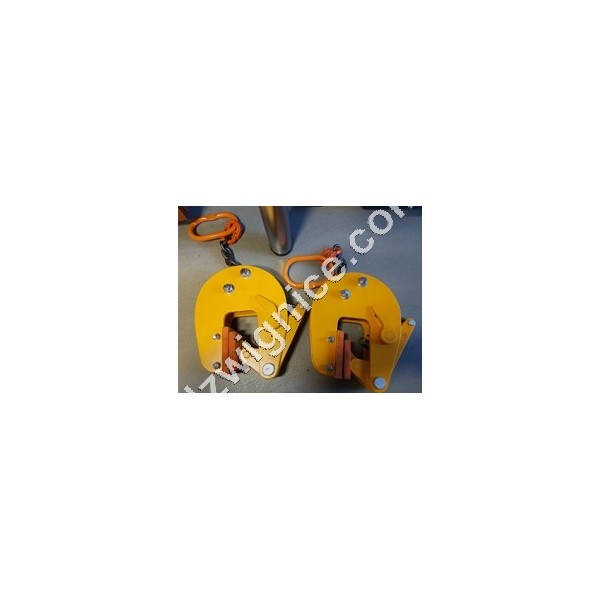

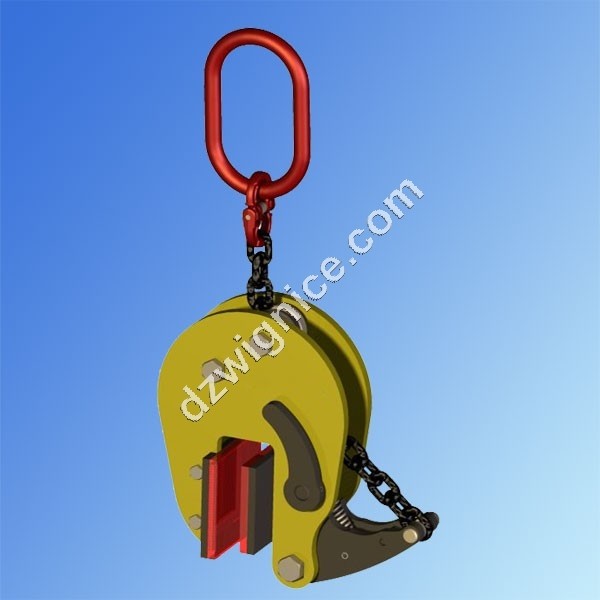

Uchwyt do blach w pozycji pionowej DE-P

Uchwyt do blach nierdzewnych, aluminiowych, płyt drewnopochodnych oraz marmurowych. Udźwig od 0,5t do 2t. Wymiary i typoszereg podano w tabeli.

Uchwyt do blach w pozycji pionowej DE-P

Służy do podnoszenia pojedyńczych arkuszy blach i konstrukcji w pozycji pionowej
Przeznaczony do blach nierdzewnych, aluminiowych, płyt drewnopochodnych oraz marmurowych
Nierysujące szczęki z miękiego materiału o wysokim współczynniku tarcia
Minimalne obciążenie 10% DOR
Mechanizm wstępnego docisku szczęk
Spełnia przepisy dyrektywy maszynowej: 2006/42/WE
Wykonany wg zharmonizowanej normy: PN-EN 13155
Cechowanie: znak wytwórcy, znak CE, udźwig, zakres chwytania, numer fabryczny, rok produkcji.

rysunek uchwytu DE-P- zacisk do blach

Typ	DOR/WLL [kg]	Zakres chwytania G [mm]	Wymiary [mm]									Masa [kg]
Typ	DOR/WLL [kg]	Zakres chwytania G [mm]	H	L	A	B	C	ØD	E	J	I	Masa [kg]
DE-P 0.5	500	0-20	407	230	181	95	60	13	110	61	85	5.7
DE-P 0.75	750	0-65	426	396	355	145	60	13	110	76	82	12.3
DE-P 1.0	1 000	0-35	301	308	200	105	60	13	110	66	82	7.5
DE-P 1.5	1 500	0-40	451	327	270	135	58	14	107	78	97	10
DE-P 2.0	2 000	0-50	541	391	285	125	60	16	110	78	107	17.4
DE-P PRV 1.0**	1 000	20-70	526	366	345	145	58	14	107	45	82	14

* Jednostka sprzedaży - sztuka
** cena na zapytanie

DE-P INSTRUKCJA UŻYTKOWANIA
Instrukcja użytkowania uchwytu do blach nierdzewnych, aluminiowych, płyt drewnopochodnych oraz marmurowych typu DE-P . Kliknij na linku (napisany wersalikami) powyżej by pobrać plik pdf z instrukcją.
