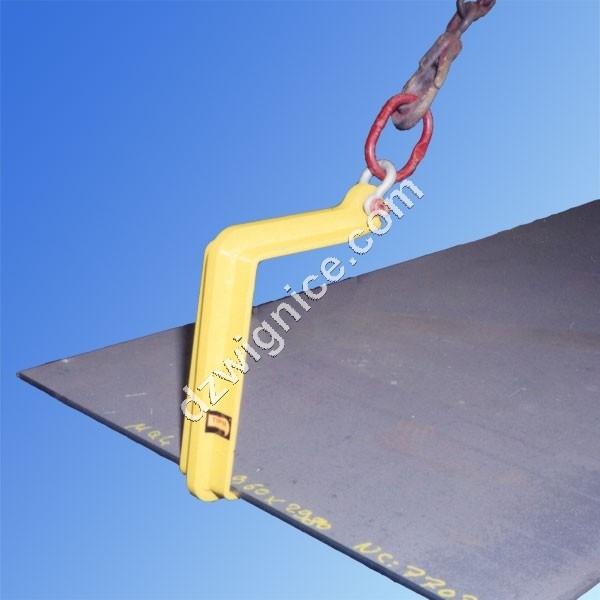

QS3 - hak prosty do przenoszenia blach w pozycji poziomej

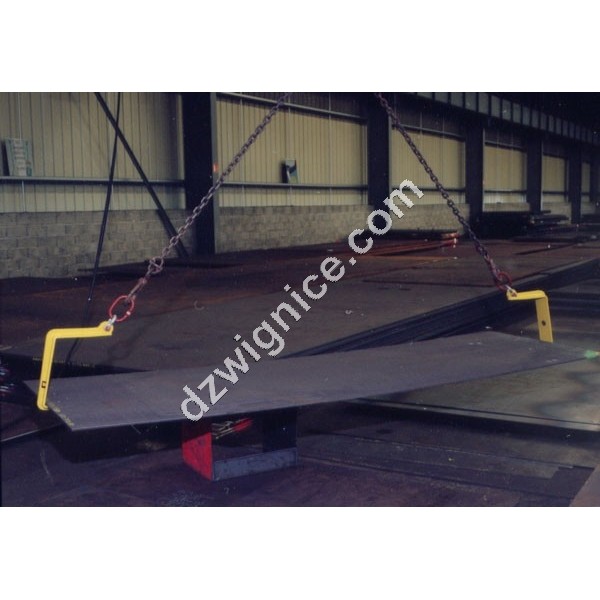

Uchwyt przeznaczony jest do przenoszenia pojedynczych oraz związanych pakietów blach. Zalecane jest stosowanie w układzie 2 - cięgnowym. Kąt między cięgnami nie powinien przekraczać 60°.
Uchwyt przeznaczony jest do przenoszenia pojedynczych oraz związanych pakietów blach. Zalecane jest stosowanie w układzie 2 - cięgnowym. Kąt między cięgnami nie powinien przekraczać 60°.
Uchwyt przeznaczony jest do przenoszenia pojedynczych oraz związanych pakietów blach.
Zalecane jest stosowanie w układzie 2 - cięgnowym.
Kąt między cięgnami nie powinien przekraczać 60°.

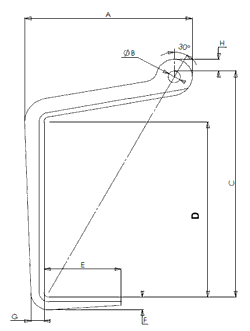

Typ
|
D
|
A
|
B
|
C
|
E
|
F
|
G
|
H
|
Kąt |
Ø | |
---|---|---|---|---|---|---|---|---|---|---|---|
min |
max | ||||||||||
QS3 0-300 |
300 |
305 |
20 |
410 |
120 |
40 |
40 |
20 |
50° |
60° |
10 |

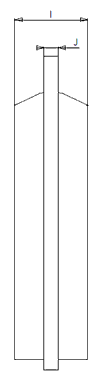

Typ | WLL pary kg | I mm | J mm | Waga/ pary kg |
---|---|---|---|---|
QS3 0-300 | 3 000 | 100 | 20 | 18 |
