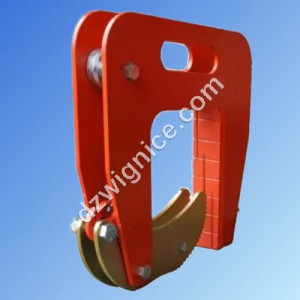

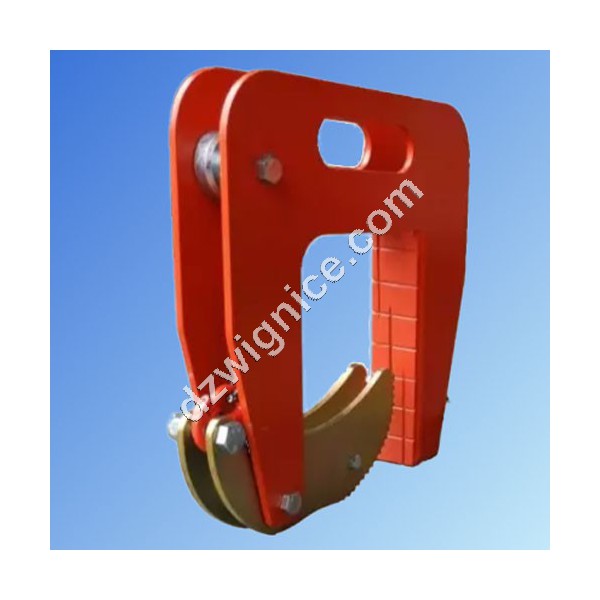

Pojedyncze uchwyty GDA 0,7t i 0,8t bez zawiesia. Wyłącznie do użytkowania w zestawach potrójnych wraz z zawiesiami łańcuchowymz zawiesiem łańcuchowym o udźwigu 1.5t lub 1.6t, przeznaczony do prac związanych z podnoszeniem kręgu betonowego o grubości ścianki 40÷120mm lub 40÷140mm. Zapewniają samoczynny uchwyt kręgu podczas jego podnoszenia. Wymiary w tabeli.
Pojedyńcze uchwytów GDA 0,7t i 0,8t
Uchwyty te są przeznaczone do pracy wszędzie tam gdzie są kręgi betonowe o wadze do 1.5t i 1,6t o grubości od 40mm do 120mm lub do 140mm. Umożliwiają bezpieczne i samozaciskowe uchwycenie kręgu betonowego, studni podczas prac montażowych z nimi związanych.

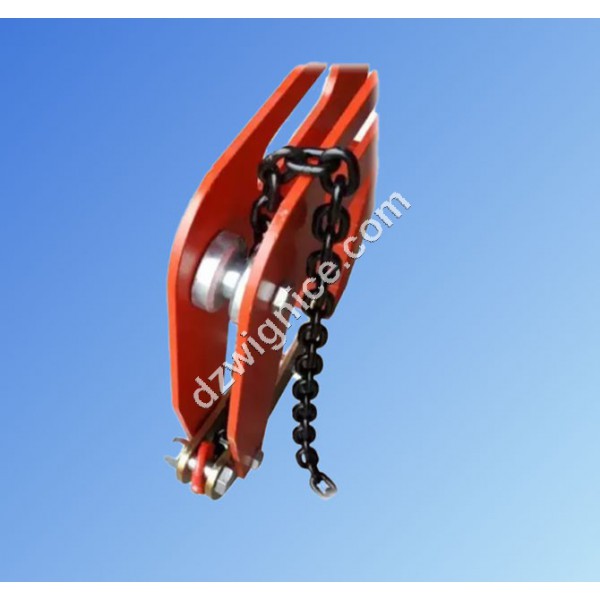

Wyłącznie do użytkowania w zestawach potrójnych z zawiesiami łańcuchowymi
Przeznaczenie : Służy do podnoszenia kręgów betonowych wg DIN 4034 w pozycji pionowej.
| TYP | WLL* (t) | Wymiary w mm | Masa (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zakres chwytania Z | Ø | L | A | B | C | W | E min | H | D | |||
| GDA 1,5 | 1,5 | 40 – 120 | 2000 | 1500 | 135 | 75 | 18 | 340 | 230 | 345 | 50 | 34 |
| GDA 1,6 | 1,6 | 40 - 140 | 2000 | 1500 | 135 | 75 | 18 | 360 | 230 | 360 | 50 | 37 |
*Podana wartość Dopuszczalnego Obciążenia Roboczego (WLL) odnosi się do kompletnego trójuchwytowego zawiesia skompletowanego ze wskazanych uchwytów.
Uchwyty są sprzedawane pojedyńczo bez zawiesia.
Spełniają przepisy dyrektywy maszynowej
Wykonany wg zharmonizowanej normy: PN-EN 13155
Cechowany :
- znak wytwórcy
- znak CE
- udźwig
- zakres chwytania
- nr fabryczny
- rok produkcji
