Uchwyty przeznaczone są do transportu, podnoszenia i układania kręgów i rur betonowych w pozycji poziomej. Udźwig 1.5t (l=750-1500mm), 3.5t (l=1000-2000mm), 3.6t (l=2000-3100), 4.15t (l=1300-2600) i 5t.

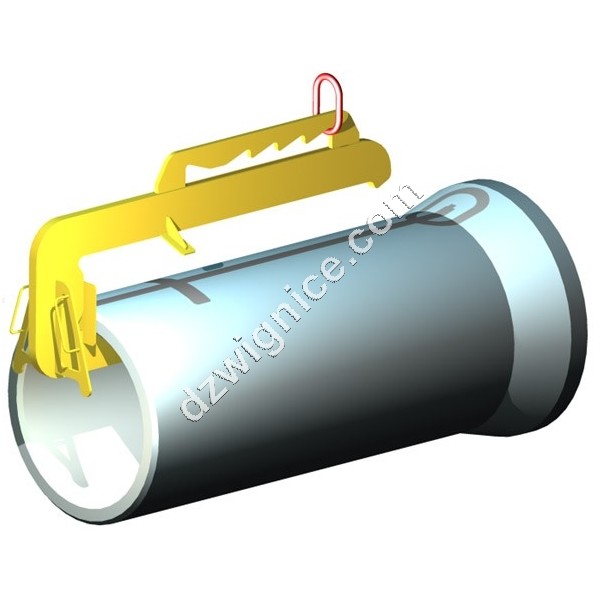

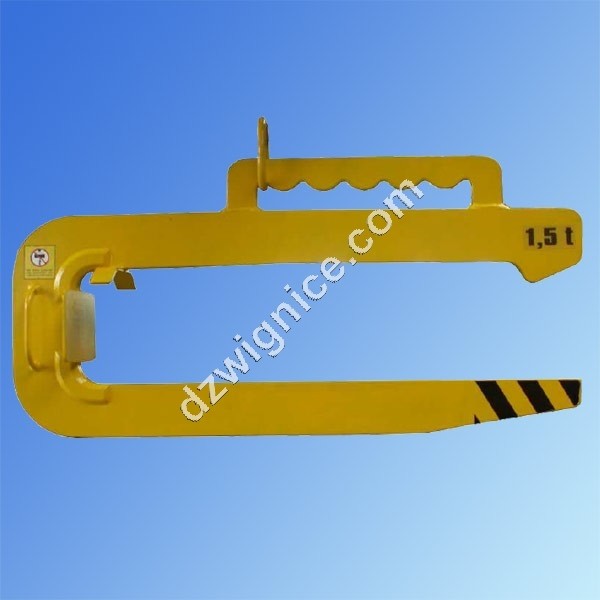

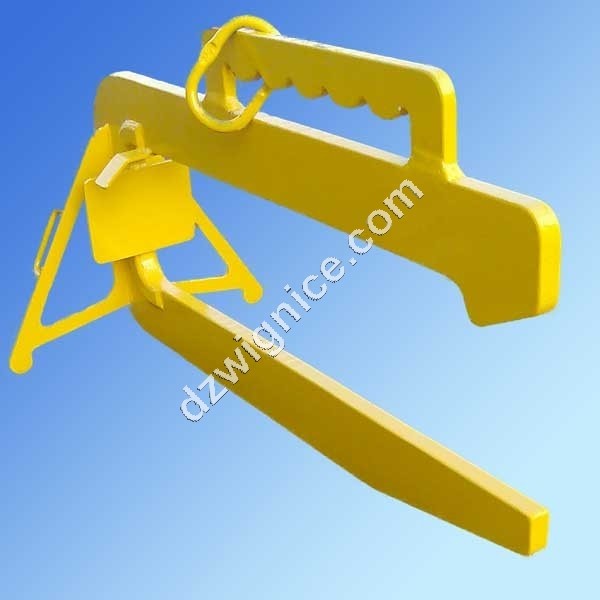

Uchwyt OPR do rur i kregów betonowych w pozycji poziomej
|

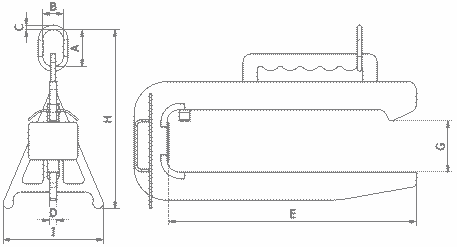

Typ |
WLL |
Wymiary [mm] |
Masa | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Zakres długości rur |
Maks. |
Maks. grubość ścianki rury |
A |
B |
C |
D |
E |
G |
H |
I | |||
|
OPR 1,5 |
1,5 |
750-1500 |
1200 |
200 |
160 |
90 |
ø22 |
35 |
1200 |
250 |
850 |
485 |
127 |
|
OPR 3,5 |
3,5 |
1000-2000 |
1200 |
250 |
200 |
110 |
ø26 |
40 |
1600 |
300 |
1088 |
580 |
280 |
|
OPR 3,6 |
3,65 |
2000-3100 | 1000 | 250 | 275 | 150 | ø38 | 60 | 2250 | 380 | 1345 | 640 | 705 |
|
OPR 4,15 |
4,15 | 1300-2600 | 1200 | 250 | 200 | 110 | ø26 | 60 | 2080 | 300 | 1118 | 580 | 530 |
|
OPR 5 |
5,0 | 3100 | 1200 | 360 | 275 | 150 | ø38 | 60 | 2250 | 430 | 1481 | 640 | 805 |
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 ogólne badania a także PN-EN 13155 i Dyrektywy Maszynowej.
Cechowanie: znak wytwórcy, znak CE, udźwig, numer fabryczny, rok produkcji.

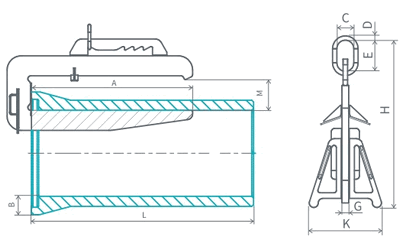

| Typ | WLL [kg] | L max [mm] | B max [mm] | C [mm] | D [mm] | E [mm] | K [mm] | A [mm] | M [mm] | G [mm] | H [mm] | Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OPR 1.5 | 1 500 | 750 - 1500 | 200 | 90 | 22 | 160 | 485 | 1200 | 250 | 35 | 850 | 127 |
| OPR 3.5 | 3 500 | 1000 - 2000 | 250 | 110 | 26 | 200 | 580 | 1600 | 300 | 60 | 1088 | 280 |
| OPR 3.6 | 3 650 | 3100 | 250 | 150 | 38 | 275 | 640 | 2250 | 380 | 60 | 1345 | 705 |
| OPR 4.15 |
4 150 | 1300 - 2600 | 250 | 110 | 26 | 200 | 580 | 2080 | 300 | 60 | 1118 | 530 |
| OPR 5.0 | 5 000 | 3100 | 360 | 150 | 38 | 275 | 640 | 2250 | 430 | 60 | 1481 | 805 |
