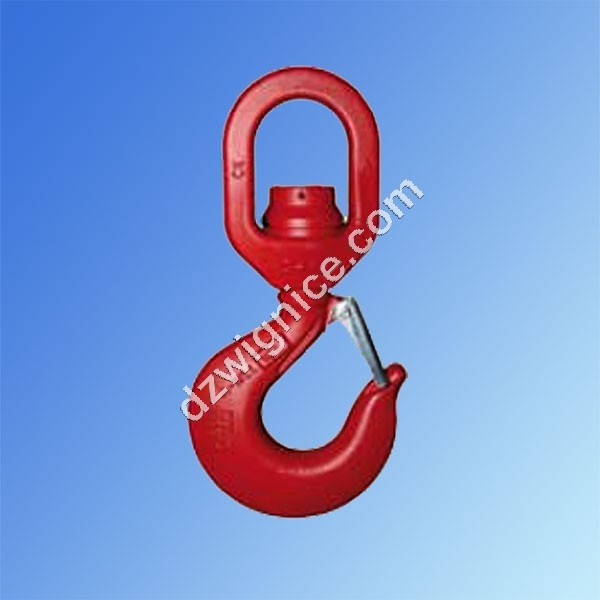

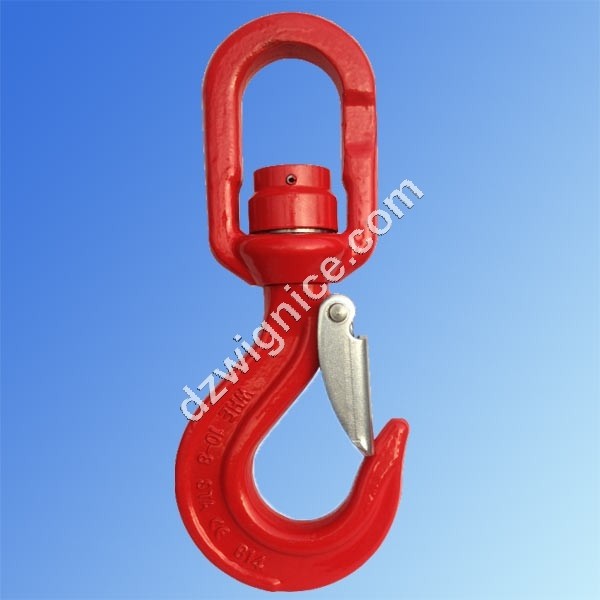

Hak obrotowy z łożyskiem kulkowym kl.8 WHE
Udźwig w zakresie 2.0t ÷ 30.0t. WHE26-8 oraz WHE32-8 wykonano zgodnie z DIN15401. Pełne wymiary i typoszereg udźwigu haków podane w tabeli.
Udźwig w zakresie 2.0t ÷ 30.0t. WHE26-8 oraz WHE32-8 wykonano zgodnie z DIN15401. Pełne wymiary i typoszereg udźwigu haków podane w tabeli.
WHE - haki klasy 8 z łożyskiem kulkowym
• Wykonany w klasie 8 zgodnie z normą PN-EN 1677-1.
• Współczynnik bezpieczeństwa: 4:1
• Można obracać hakiem pod obciążeniem
• Obciążenie próbne 2,5 x DOR
• Obciążenie niszczące 4 x DOR
• Zabezpieczony antykorozyjnie, poprzez lakierowanie proszkowe na czerwono.
• Cechowany: typ; klasa; nr partii; znak producenta; znak CE
• WHE26-8 oraz WHE32-8 wykonano zgodnie z DIN15401
• Dla WHE26-8 oraz WHE32-8 temperatura pracy wynosi –20÷200 °C oraz obciążenie próbne 2xDOR

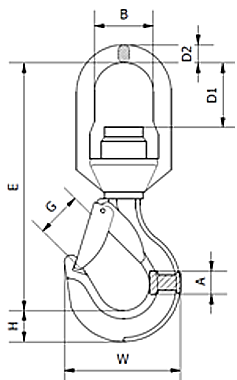

KOD |
WLL |
MBL [kN] |
E |
G |
H |
A |
B |
W |
D1 |
D2 mm |
kg/szt |
---|---|---|---|---|---|---|---|---|---|---|---|
WHE 06-8 |
1,12 | 43,94 | 137 | 23 | 19,6 | 15,6 | 33 | 70,7 | 32,3 | 11 | 0,65 |
WHE 08-8 |
2,0 |
78,5 |
165,6 |
27,5 |
25,7 |
20,5 | 34,9 | 86,2 | 40,2 | 16,2 | 0,95 |
WHE 10-8 |
3,15 |
125,5 |
201,6 | 34,5 | 30,8 | 23,0 | 40,4 | 105,1 | 47,1 | 19,3 | 1,71 |
WHE 13-8 |
5,3 |
207,9 |
241,5 | 38,3 | 38,5 | 32,6 | 45,5 | 130,2 | 56,6 | 20,6 | 2,97 |
WHE 16-8 |
8,0 |
313,9 |
287,2 | 44,5 | 45,4 | 39,1 | 55,2 | 160,2 | 60,5 | 24,5 | 5,3 |
WHE 19-8 |
12,5 |
490,33 |
356,0 | 56 | 50 | 49 | 74 | 191,7 | 90,5 | 28,5 | 9,5 |
WHE 22-8 |
15,0 |
588,4 |
445,0 | 75 | 67 | 54 |
97 |
218 | 106 | 33 | 13,8 |
WHE 26-8 |
22,0 |
863,0 |
465,0 | 76 | 100,0 | 91 | 123 | 290 | 96 | 42 | 38,4 |
WHE 32-8 |
30,0 |
1176,8 |
495,0 | 80 | 108,0 | 105 | 135 | 300 | 94 | 46 | 54,4 |
