Śruba z uchem obrotowo-uchylnym i długim gwintem metryczny w zakresie: M10 ÷ M30 ;
udźwig WLL odpowiednio w zakresie: 0,45t ÷ 8t. Pełne wymiary i typoszereg podane w tabeli.

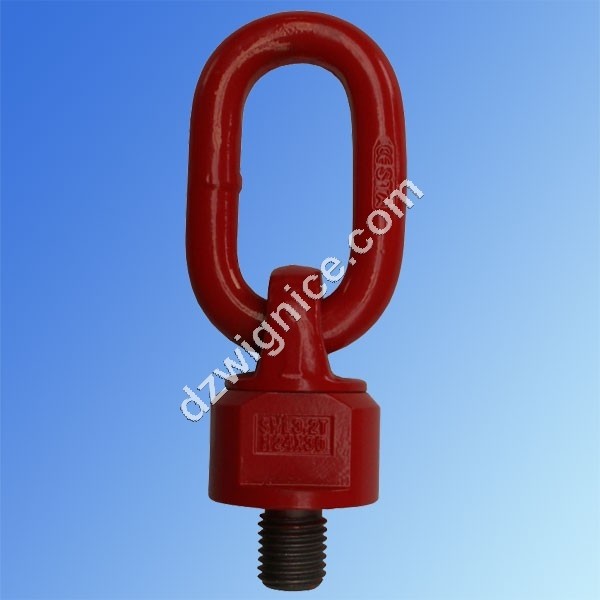

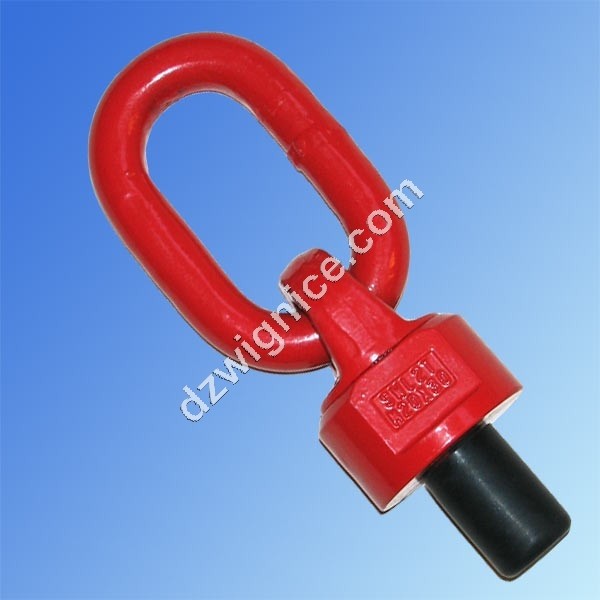

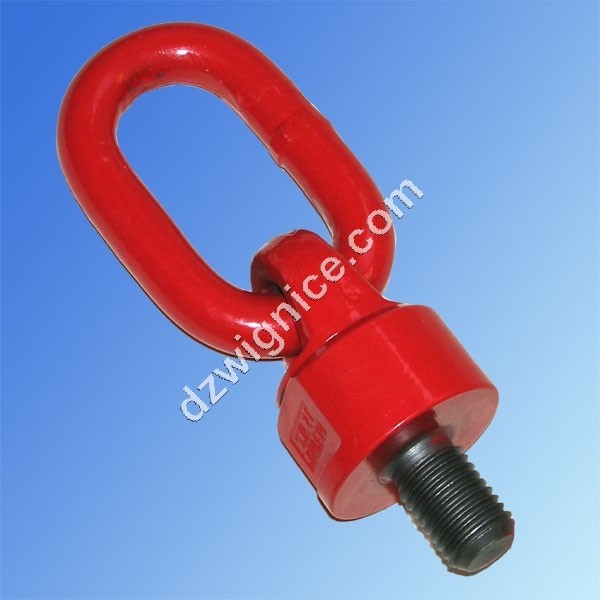

WSI XL - Śruba z uchem uchylno-obrotowym kl. 8
- lakierowana
- współczynnik bezpieczeństwa : 4:1
- cechowany : WLL; nr partii; znak producenta; znak CE
|
Rozmiar |
WLL |
MBL |
A |
B |
C |
D |
E |
L |
H |
W |
Masa | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
0° |
90° | |||||||||||
|
M 10XL |
0,9 |
0,45 |
35,3 |
55 |
30 |
15 |
13 |
43 |
90 |
52 |
36,5 |
0,50 |
|
M 12XL |
1 |
0,5 |
39,2 |
55 |
30 |
15 |
13 |
43 |
110 |
52 |
36,5 |
0,54 |
|
M 16XL |
2 |
1,12 |
78,5 |
55 |
30 |
15 |
13 |
43 |
120 |
52 |
36,5 |
0,63 |
|
M 20XL |
4 |
2 |
156,9 |
70 |
35 |
19 |
16 |
56 |
120 |
69 |
49,5 |
1,20 |
|
M 24XL |
6,3 |
3,15 |
247,1 |
85 |
40 |
22 |
18 |
66 |
120 |
80 |
57 |
1,65 |
|
M 30X |
11,8 |
8 |
313,81 |
115 |
50 |
28 |
22 |
94 |
45 |
114 |
80 |
3,79 |
|
M 30XL |
11,8 |
8 |
313,81 |
115 |
50 |
28 |
22 |
94 |
140 |
114 |
80 |
4,32 |
WLL lub DOR - dopuszczalne obciążenie robocze
MBL - minimalna siła zrywająca
Tabele z dopuszczalnymi obciążeniami roboczymi w różnych konfiguracjach.
|
|  |  |  |  | ||
|---|---|---|---|---|---|---|
|
Kąt odchylenia |
0° |
90° |
0° |
90° |
0-45° | |
|
Ilość śrub |
1 |
1 |
2 |
2 |
2 | |
|
Rozmiar |
Moment dokręcenia (Nm) |
Dopuszczalne obciążenie robocze (t) |
||||
|
M 10XL |
16 |
0,9 |
0,45 |
1,8 |
0,9 |
0,68 |
|
M 12XL |
28 |
1,0 |
0,5 |
2,0 |
1,0 |
0,75 |
|
M 16XL |
70 |
2,0 |
1,12 |
4,0 |
2,0 |
1,5 |
|
M 20XL |
135 |
4,0 |
2,0 |
8,0 |
4,0 |
2,8 |
|
M 24XL |
230 |
6,3 |
3,15 |
12,6 |
6,3 |
4,25 |
|
M 30L |
465 |
11,8 |
8,0 |
23,6 |
16,0 |
11,2 |
|
M 30XL |
465 |
11,8 |
8,0 |
23,6 |
16,0 |
11,2 |
 |  |  |  |  | ||
|---|---|---|---|---|---|---|
|
Kąt odchylenia |
45-60° |
Asymetr. |
0-45° |
45-60° |
Asymetr. | |
|
Ilość śrub |
2 |
3 lub 4 |
3 lub 4 |
3 lub 4 |
3 lub 4 | |
|
Rozmiar |
Moment dokręcenia (Nm) |
Dopuszczalne obciążenie robocze (t) | ||||
|
M 10XL |
16 |
0,45 |
0,45 |
1,0 |
0,68 |
0,45 |
|
M 12XL |
28 |
0,5 |
0,5 |
1,1 |
0,75 |
0,5 |
|
M 16XL |
70 |
1,12 |
1,12 |
2,3 |
1,6 |
1,12 |
|
M 20XL |
135 |
2,0 |
2,0 |
4,0 |
3,0 |
2,0 |
|
M 24XL |
230 |
3,15 |
3,15 |
6,3 |
4,75 |
3,15 |
|
M 30L |
465 |
8,0 |
8,0 |
16,8 |
12,0 |
8,0 |
|
M 30XL |
465 |
8,0 |
8,0 |
16,8 |
12,0 |
8,0 |
Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
