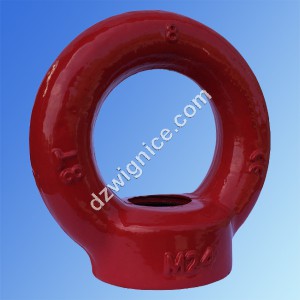

Nakrętka z uchem klasy 8
Nakrętka z uchem wykonywana w klasie 8 z gwintem w zakresie średnic: M6 ÷ M48 ; obciążenie WLL odpowiednio w zakresie: 0,4t ÷ 32t. Pełne wymiary nakrętki i typoszereg podane w tabeli.
Nakrętka z uchem wykonywana w klasie 8 z gwintem w zakresie średnic: M6 ÷ M48 ; obciążenie WLL odpowiednio w zakresie: 0,4t ÷ 32t. Pełne wymiary nakrętki i typoszereg podane w tabeli.
Nakrętka z uchem klasy 8
Zastosowanie jako punkt mocujący, zaczepowy podczas transportu, podczas podnoszenia elementu.
Ø D [mm] |
DOR [t] |
A [mm] |
F [mm] |
L [mm] |
E [mm] |
Masa [kg/szt.] |
---|---|---|---|---|---|---|
M 10 | 1 | 9,5 | 24 | 64,5 | 24,5 | 0,09 |
M 12 | 2 | 12 | 29 | 75 | 30 | 0,16 |
M 16 | 4 | 13,5 | 34,5 | 91 | 35 | 0,24 |
M 20 | 6 | 15,5 | 39 | 102,5 | 40 | 0,36 |
M 24 | 8 | 20 | 50 | 130 | 50 | 0,72 |
M 30 | 12 | 23 | 59 | 155 | 65 | 1,3 |
Informacje:
•Wykonana w klasie 8.
•Współczynnik bezpieczeństwa: 4:1.
•Nakrętka jest wykonywana z gwintem.
•Lakierowana proszkowo na czerwono.
Cechowanie: DOR, klasa, numer partii, znak producenta, znak CE.
Metoda podnoszenia | |||||||||
---|---|---|---|---|---|---|---|---|---|
Ilość cięgien | 1 | 2 | 3/4 | ||||||
Kąt nachylenia | 0˚ | 0˚ | 0-45˚ | 45-60˚ | 0-45˚ | 45-60˚ | |||
Rozmiar M [mm] | Moment dokręcania [Nm] | DOR [kg] | |||||||
M 6 | 3,5 | 0,4 | 0,8 | 0,14 | 0,1 | 0,2 | 0,14 | ||
M 8 | 8 | 0,8 | 1,6 | 0,28 | 0,2 | 0,4 | 0,28 | ||
M 10 | 16 | 1 | 2 | 0,35 | 0,25 | 0,5 | 0,35 | ||
M 12 | 28 | 2 | 4 | 0,56 | 0,4 | 0,8 | 0,56 | ||
M 16 | 70 | 4 | 8 | 1,4 | 1 | 2 | 1,4 | ||
M 20 | 135 | 6 | 12 | 2,1 | 1,5 | 3 | 2,1 | ||
M 24 | 230 | 8 | 16 | 2,8 | 2 | 4 | 2,8 | ||
M 30 | 465 | 12 | 24 | 4,2 | 3 | 6 | 4,2 |
Uwaga : Element do którego będą zamontowane nakrętki, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
