Szakle okrągłe bez zabezpieczenia o udźwigu w zakresie od 0,33t do 55t. Typoszereg i wymiary w tabeli.

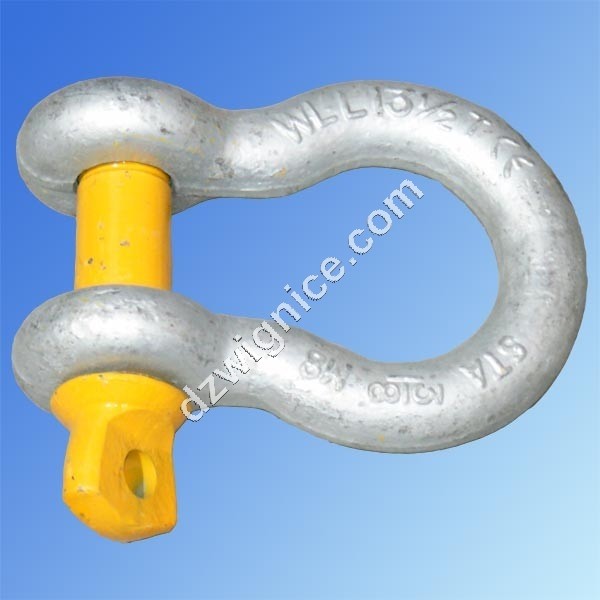

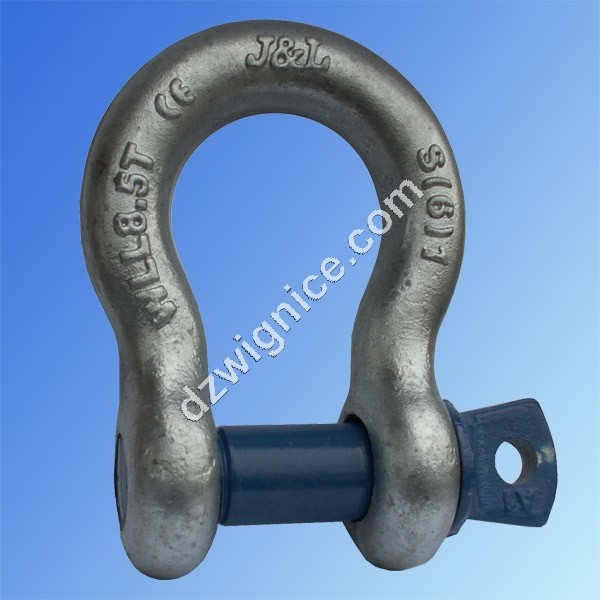

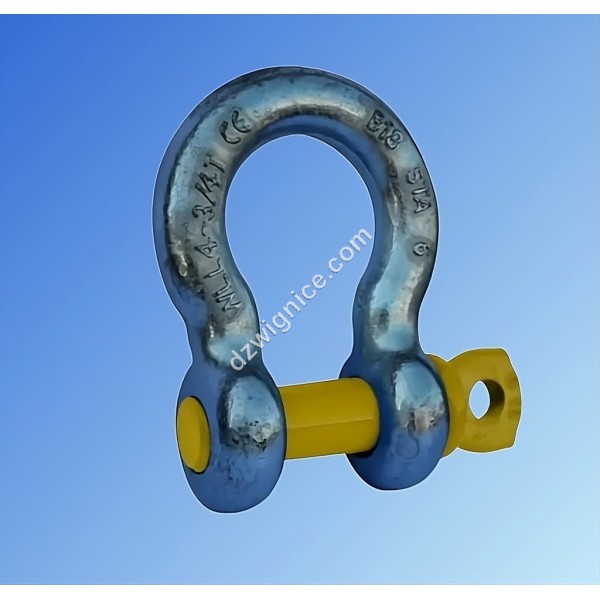

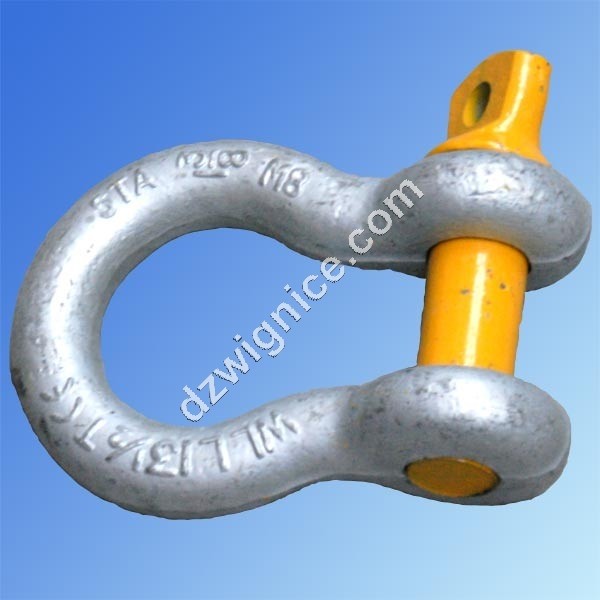

UBW szakle okrągłe kategorii 6 bez zabezpieczenia wg PN-EN 1388
- ocynkowane , sworzeń lakierowany proszkowo
- współczynnik bezpieczeństwa : 6:1
- obciążona próbnie siłą próbne 2,0 x DOR
- cechowany : WLL; klasa; nr partii; znak producenta; znak CE

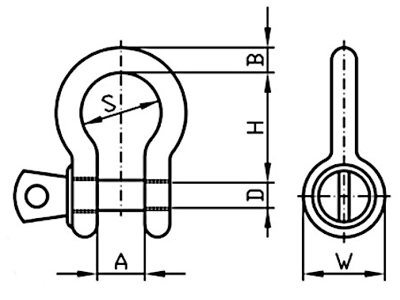

| DOR / WLL [t] | H [mm] | A [mm] | S [mm] | D [mm] | B [mm] | W [mm] | Masa [kg/szt] |
|---|---|---|---|---|---|---|---|
| 0,33 | 21,6 | 9,7 | 15,3 | 7,2 | 4,8 | 14,2 | 0,014 |
| 0,5 | 28 | 12 | 19,8 | 8,7 | 6,4 | 15,5 | 0,04 |
| 0,75 | 30,5 | 13,2 | 21,4 | 10 | 8 | 21 | 0,085 |
| 1 | 35,5 | 16 | 25,8 | 11,3 | 9,9 | 25 | 0,15 |
| 1,5 | 42 | 18,2 | 29 | 12,8 | 11,4 | 27,2 | 0,2 |
| 2 | 47 | 21 | 33,5 | 15,8 | 13 | 31,8 | 0,3 |
| 3,25 | 59 | 25,5 | 42 | 19 | 16 | 39,4 | 0,59 |
| 4,75 | 71,5 | 31,7 | 49 | 22,5 | 19,5 | 46,8 | 0,98 |
| 6,5 | 83 | 37 | 58 | 25,7 | 24,6 | 53,2 | 1,55 |
| 8,5 | 94 | 43 | 68,4 | 30,5 | 27 | 60,5 | 2,3 |
| 9,5 | 106 | 46 | 72,5 | 32,5 | 29 | 67,6 | 3,22 |
| 12 | 117 | 51,6 | 82,2 | 36 | 34 | 75 | 4,5 |
| 13,5 | 134 | 57 | 92,2 | 41,7 | 36 | 84 | 6,13 |
| 17 | 146 | 60,5 | 97,5 | 42 | 39 | 91,5 | 7,8 |
| 25 | 172 | 70 | 125 | 50 | 45 | 107 | 13 |
| 35 | 196 | 82,5 | 146 | 59,5 | 61 | 127 | 20,4 |
|
42,5 |
217 |
95 |
160 |
65,5 |
55 |
134 |
28,00 |
| 55 | 266 | 105 | 184 | 70,5 | 79,5 | 147,7 | 38,9 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
