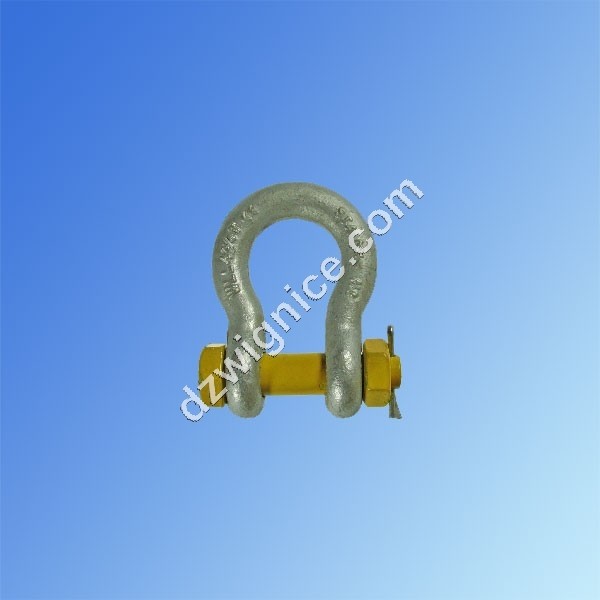

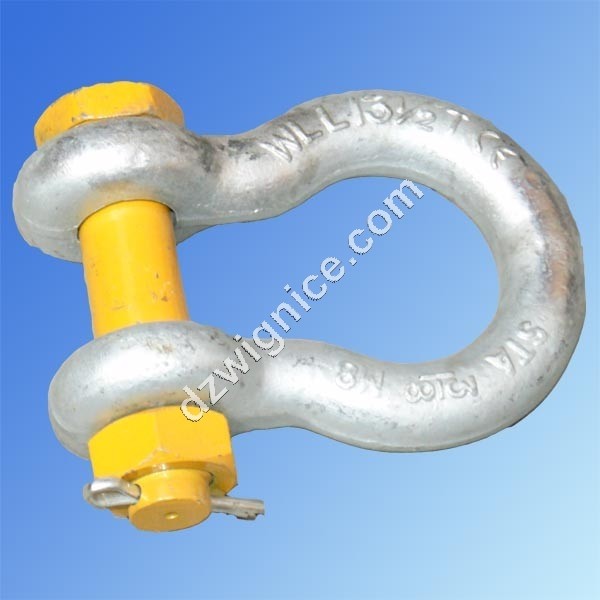

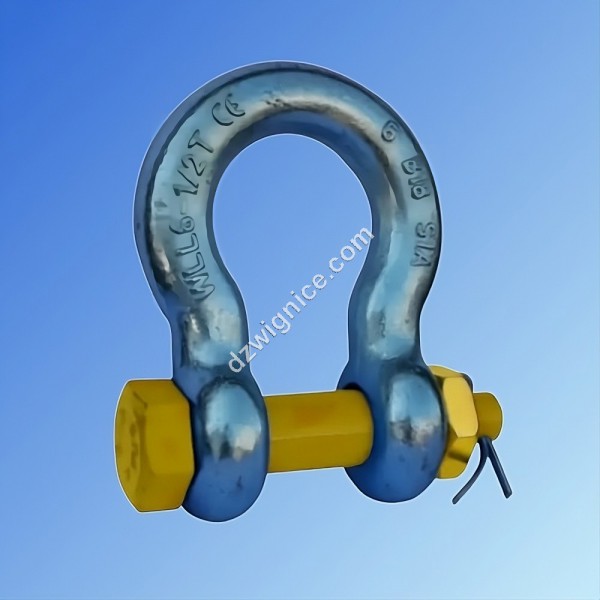

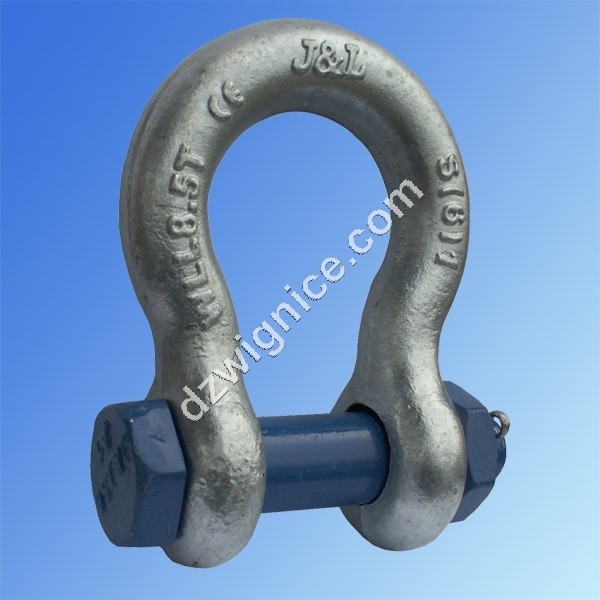

Szakle okrągłe kat. 6 typ UBX wg PN-EN 13889
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
Szakle okrągłe z zabezpieczeniem o udźwigu od 0,5t do 150t. Wymiary i typoszereg w tabeli.
UBX szakle okrągłe kategorii 6 z zabezpieczeniem wg PN-EN 1388
- ocynkowane , sworzeń lakierowany proszkowo
- współczynnik bezpieczeństwa: 6:1
- obciążona próbnie siłą próbne 2,0 x DOR
- cechowany : WLL; klasa; nr partii; znak producenta; znak CE

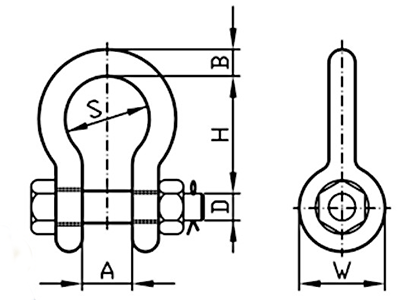

DOR / WLL [t] | H [mm] | A [mm] | S [mm] | D [mm] | B [mm] | W [mm] | Masa [kg/szt.] |
---|---|---|---|---|---|---|---|
0,5 | 28 | 12 | 19,8 | 7,5 | 6,35 | 15,5 | 0,05 |
0,75 | 30 | 12,7 | 21,4 | 9,6 | 8 | 21 | 0,1 |
1 | 35,5 | 16,8 | 26,2 | 11,2 | 9,7 | 23 | 0,15 |
1,5 | 43 | 18 | 29,5 | 13 | 11,2 | 27 | 0,21 |
2 | 46,6 | 20,6 | 33,3 | 15,6 | 12,5 | 32 | 0,35 |
3,25 | 59 | 25,5 | 42,3 | 18,8 | 16 | 40 | 0,67 |
4,75 | 71 | 32 | 48 | 22 | 20,6 | 46,2 | 1,05 |
6,5 | 85 | 37 | 57,5 | 25,4 | 23 | 52 | 1,63 |
8,5 | 96,5 | 44 | 67,5 | 28,5 | 27,8 | 60,5 | 2,43 |
9,5 | 108 | 46 | 74 | 30 | 31,7 | 68,3 | 3,75 |
12 | 119 | 52 | 82,6 | 36 | 33,5 | 74,5 | 4,7 |
13,5 | 134 | 56 | 91 | 39 | 36 | 84 | 6,3 |
17 | 144 | 61 | 96,6 | 42 | 39 | 92,2 | 8,3 |
25 | 177 | 70 | 125 | 50 | 50 | 108 | 14,5 |
35 | 200 | 82,5 | 140 | 55 | 50 | 120 | 18,5 |
42,5 | 230 | 90 | 135 | 64 | 58 | 135 | 28,5 |
55 | 245 | 105 | 170 | 70 | 70 | 150 | 39 |
85 | 315 | 135 | 200 | 85 | 77 | 163 | 64 |
120 | 365 | 135 | 230 | 105 | 91 | 210 | 111 |
150 | 360 | 145 | 255 | 107 | 116 | 220 | 138 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
