Szakle podłużne z zabezpieczeniem w zakresie udźwigu od 0,75t do 35,0t. Wymiary i typoszereg w tabeli.

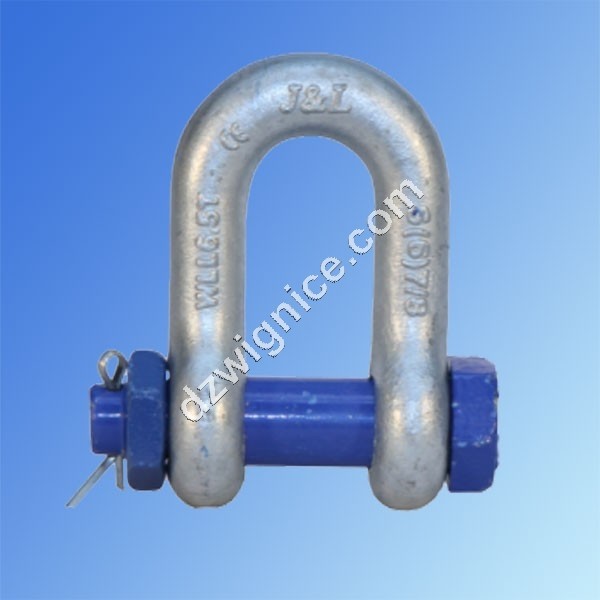

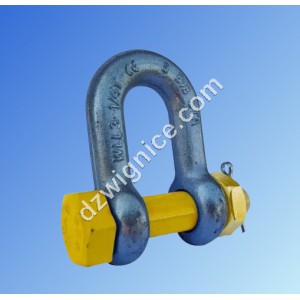

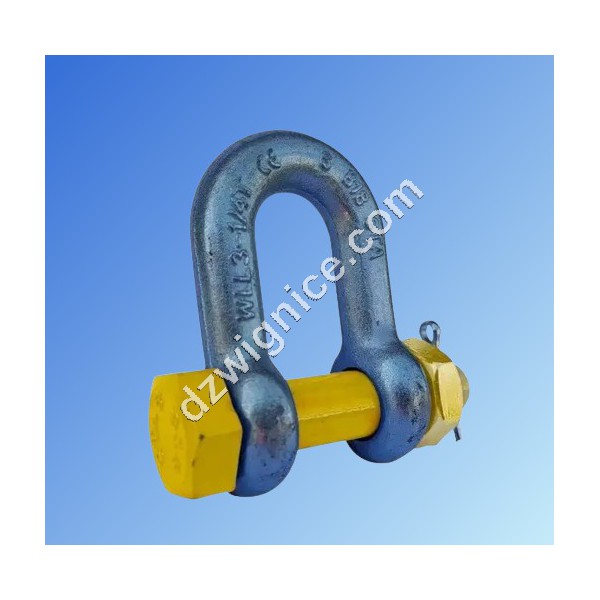

UDX szakle podłużne z zabezpieczeniem kategoria 6
- ocynkowane , sworzeń lakierowany proszkowo
- współczynnik bezpieczeństwa : 6:1
- obciążona próbnie siłą próbne 2,0 x DOR
- cechowany : WLL; klasa; nr partii; znak producenta; znak CE
| DOR /WLL [t] | H [mm] | A [mm] | D [mm] | B [mm] | W [mm] | Masa [kg/szt] |
|---|---|---|---|---|---|---|
| 0,75 | 25,6 | 12,8 | 9,7 | 8 | 20,5 | 0,09 |
| 1 | 31,5 | 16 | 11 | 9,7 | 24,5 | 0,16 |
| 1,5 | 35,5 | 18,6 | 12,6 | 11,2 | 26,5 | 0,2 |
| 2 | 40,2 | 20,6 | 15,2 | 12,7 | 30 | 0,34 |
| 3,25 | 50 | 27 | 19 | 17,5 | 38 | 0,67 |
| 4,75 | 62 | 33,5 | 22 | 20,6 | 48,5 | 1,08 |
| 6,5 | 71 | 36,6 | 25 | 24,6 | 53 | 1,75 |
| 8,5 | 79 | 43 | 28 | 27 | 60,5 | 2,51 |
| 9,5 | 92 | 47 | 32 | 29 | 68,3 | 3,24 |
| 12 | 97 | 51,6 | 36 | 35 | 76,2 | 4,9 |
| 13,5 | 107 | 57 | 39 | 35 | 84 | 6,23 |
| 17 | 124 | 64 | 42 | 38 | 92,2 | 7,41 |
| 25 | 146 | 73,2 | 54 | 53,8 | 106,4 | 18 |
| 35 | 169 | 82,5 | 56 | 61 | 127 | 25,6 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
