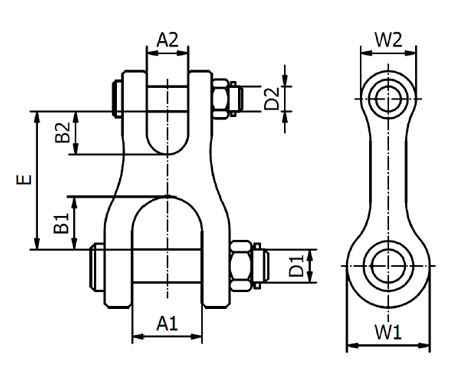

Szakla podwójna o typoszeregu udźwigu 1.0t do 8.0t, wymiary podane w tabeli.

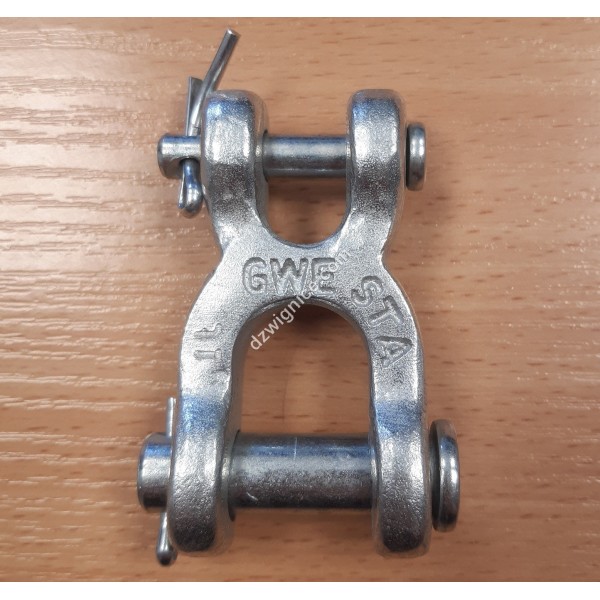

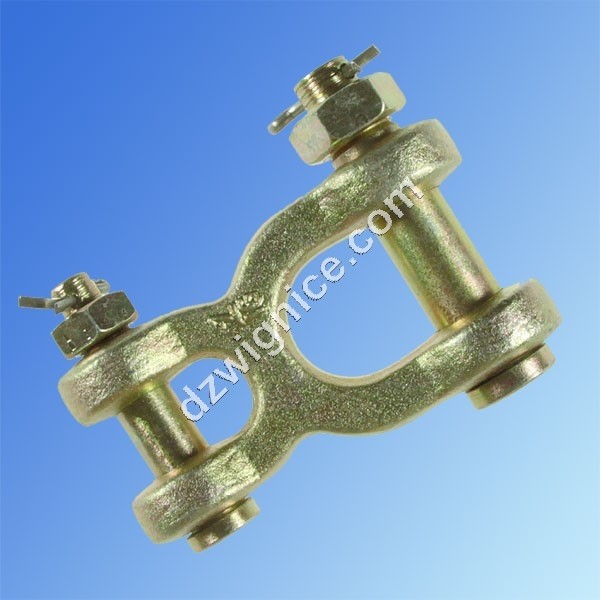

GWE - Szakla podwójna
- ocynkowana galwanizacyjnie
- współczynnik bezpieczeństwa : 4:1
- cechowany : WLL; nr partii; znak producenta; znak CE
|
WLL [t] |
MBL [kN] |
E |
A1 |
B1 |
D1 |
W1 |
A2 |
B2 |
D2 |
W2 |
kg/szt |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm | |||
|
1,0 |
39,2 |
39 |
18 |
19,5 |
12,5 |
24,5 |
12 |
9 |
8 |
20,5 |
0,20 |
|
2,5 |
98,1 |
50 |
25 |
25,5 |
16 |
29,5 |
14,5 |
12 |
11 |
25 |
0,35 |
|
3,2 |
125,5 |
55 |
27,5 |
17,5 |
17,5 |
33 |
16,5 |
14 |
15 |
30,5 |
0,55 |
|
4,0 |
156,9 |
64 |
32,5 |
32,5 |
19 |
36 |
21 |
17,5 |
16 |
33 |
0,70 |
|
8,0 |
313,8 |
70 |
39 |
36,5 |
25 |
47,5 |
22 |
18 |
19 |
41 |
1,45 |
WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca
