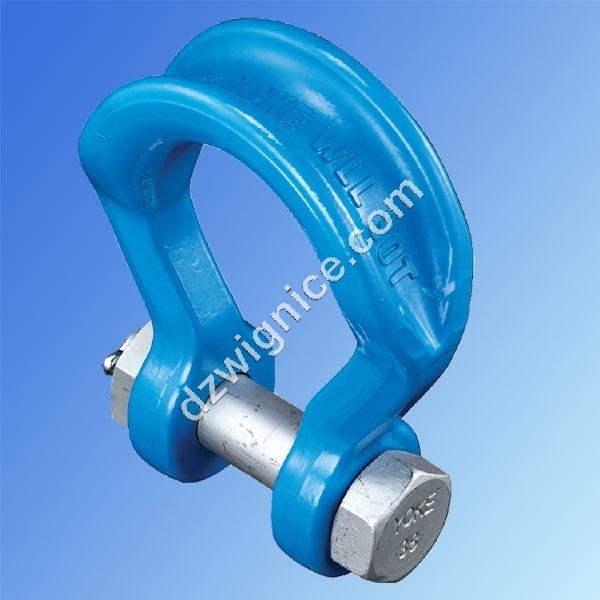

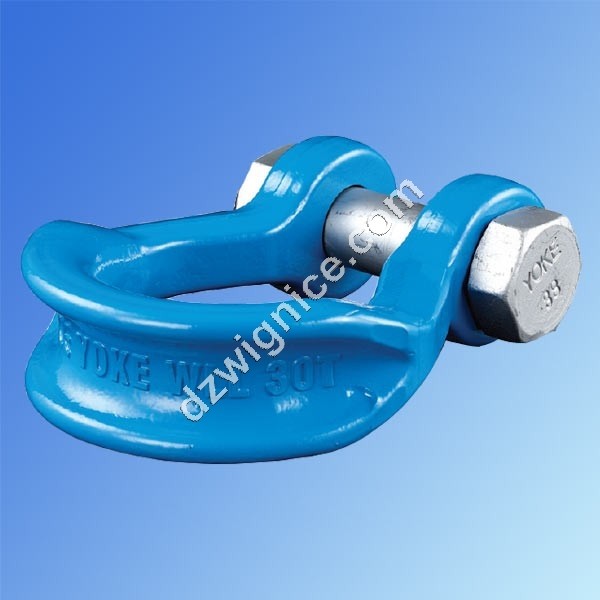

YOKE 8-809 Szakla okrągła spłaszczana klasy 8
Szakla okrągła ze stali stopowej z zabezpieczeniem o typoszeregu udźwigu w zakresie 7,0t ÷ 30,0t. Klasa 8. Typoszereg i wymiary podane w tabeli.
Szakla okrągła ze stali stopowej z zabezpieczeniem o typoszeregu udźwigu w zakresie 7,0t ÷ 30,0t. Klasa 8. Typoszereg i wymiary podane w tabeli.

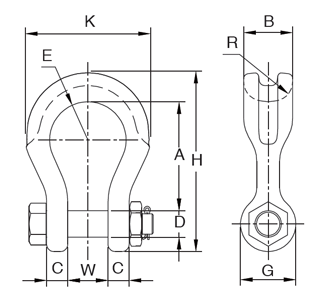

YOKE 8-809 Szakla okrągłe ze stali stopowej z zabezpieczeniem
Numer |
WLL |
MBL |
A |
B |
C |
D |
E |
G |
H |
K |
R |
W |
kg/szt |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8-809-19 |
7 |
392,4 |
91 |
41 |
18 |
22 |
32 |
46 |
150 |
104 |
32 |
33 |
1.7 |
8-809-26 |
12.5 |
613,1 |
118 |
54 |
23 |
29 |
41 |
61 |
194 |
140 |
35 |
44 |
3.8 |
8-809-32 |
18 |
882,9 |
148 |
64 |
30 |
36 |
51 |
68 |
238 |
172 |
38 |
54 |
6.7 |
8-809-38 |
30 |
1471,5 |
176 |
80 |
35 |
45 |
64 |
89 |
289 |
216 |
45 |
60 |
12.5 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
