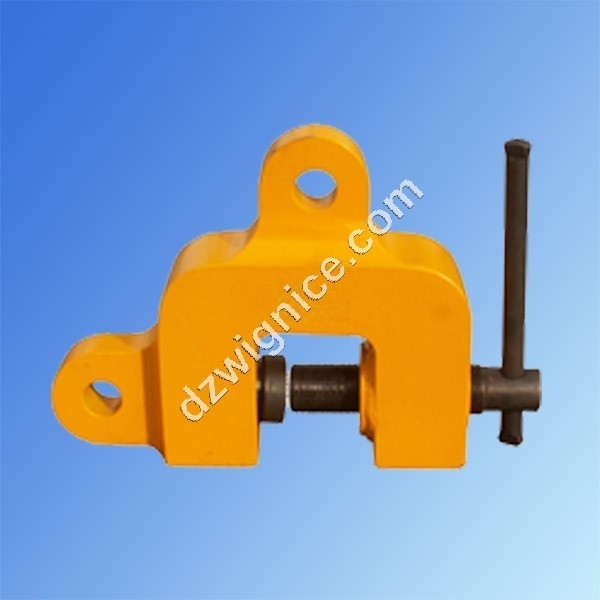

Chwytak śrubowy JP-A
Uchwyt śrubowy JP-A o kierunku podnoszenia równoległym lub prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0.5t, 1.5t, 3t i 5t. Pełne wymiary dla typoszeregu podane w tabeli.
Uchwyt śrubowy JP-A o kierunku podnoszenia równoległym lub prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0.5t, 1.5t, 3t i 5t. Pełne wymiary dla typoszeregu podane w tabeli.
JP-A - chwytak śrubowy
Uchwyt śrubowy JP-A przeznaczony jest do podnoszenia, ciągnięcia, obracania blach, elementów konstrukcyji stalowych. Wyposażony jest w dwa ucha stałe. Kierunek podnoszenia równoległy lub prostopadły do zamka śrubowego.

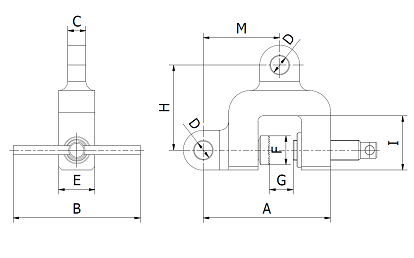

Typ |
DOR [kg] | Zakres chwytania G [mm] | Wymiary [mm] |
Masa [kg] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | H | I | M | ||||
JP-A 0,5 | 500 | 0-30 | 123,5 | 120 | 16 | 17 | 35 | 25 | 83 | 43 | 71 | 2,5 |
JP-A 1,5 | 1500 | 0-35 | 157,5 | 150 | 25 | 24 | 50 | 32 | 99 | 60 | 92 | 6 |
JP-A 3,0 | 3000 | 0-35 | 219 | 250 | 30 | 28 | 60 | 36 | 140 | 85 | 127 | 12 |
JP-A 5,0 | 5000 | 0-40 | 290 | 250 | 40 | 32 | 80 | 56 | 175 | 120 | 170 | 25 |
Uchwyt wykonany wg zharmonizowanej normy: PN-EN 13155 i spełnia przepisy Dyrektywy Maszynowej.
