Chwytak śrubowy JP-S
Uchwyt śrubowy JP-M o kierunku podnoszenia równoległym lub prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0,5t, 1,5t, 3t, 5t. Pełne wymiary dla typoszeregu podane w tabeli.
Uchwyt śrubowy JP-M o kierunku podnoszenia równoległym lub prostopadłym do zamka śrubowego. Typoszereg udźwigu: 0,5t, 1,5t, 3t, 5t. Pełne wymiary dla typoszeregu podane w tabeli.
JP-S - chwytak śrubowy

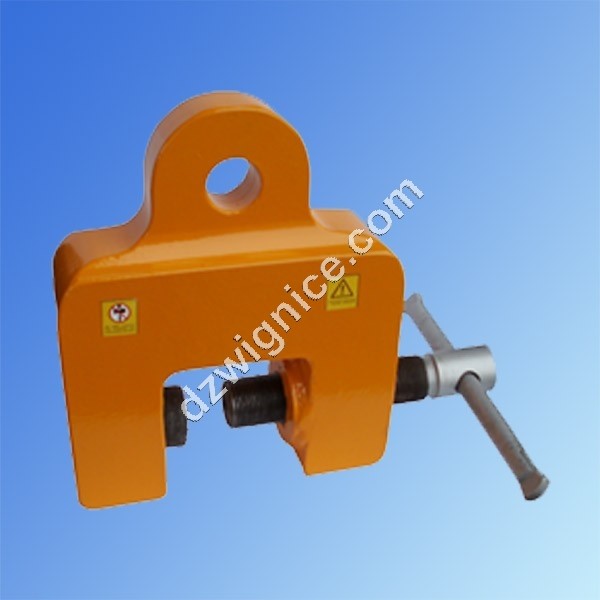

Uchwyt śrubowy JP-S przeznaczony jest do podnoszenia, ciągnięcia, obracania blach, elementów konstrukcyji stalowych. Wyposażony jest w dwa ucha stałe. Kierunek podnoszenia równoległy lub prostopadły do zamka śrubowego.

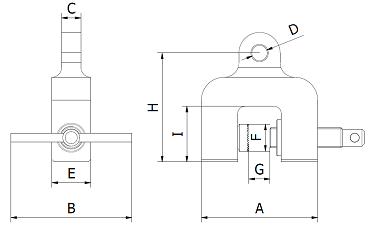

Typ | DOR [kg] | Zakres chwytania G [mm] | Wymiary [mm] | Masa [kg] | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | H | I | ||||
JP-S 0,5 | 500 | 0-30 | 105 | 120 | 16 | 17 | 35 | 25 | 109,5 | 43 | 2 |
JP-S 1,5 | 1500 | 0-30 | 132 | 150 | 25 | 24 | 50 | 32 | 113 | 60 | 5 |
JP-S 3,0 | 3000 | 0-35 | 184 | 250 | 30 | 28 | 60 | 36 | 180 | 85 | 11 |
JP-S 5,0 | 5000 | 0-50 | 240 | 250 | 40 | 32 | 80 | 56 | 225 | 115 | 23 |
Uchwyt spełnia wymagania normy PN-M-06521:1984 w zakresie projektowania oraz normy PN-M-84702:1984 ogólne badania a także PN-EN 13155 i Dyrektywy Maszynowej.
