Wciągnik łańcuchowy aluminiowy AKS
Wciągniki ręczne aluminiowe do podnoszenia z zabezpieczeniem przed przeciążeniem. Typoszereg udźwigu 250kg, 500kg, 750kg, 1.5t . Pełne dane podano w tabeli.
Wciągniki ręczne aluminiowe do podnoszenia z zabezpieczeniem przed przeciążeniem. Typoszereg udźwigu 250kg, 500kg, 750kg, 1.5t . Pełne dane podano w tabeli.

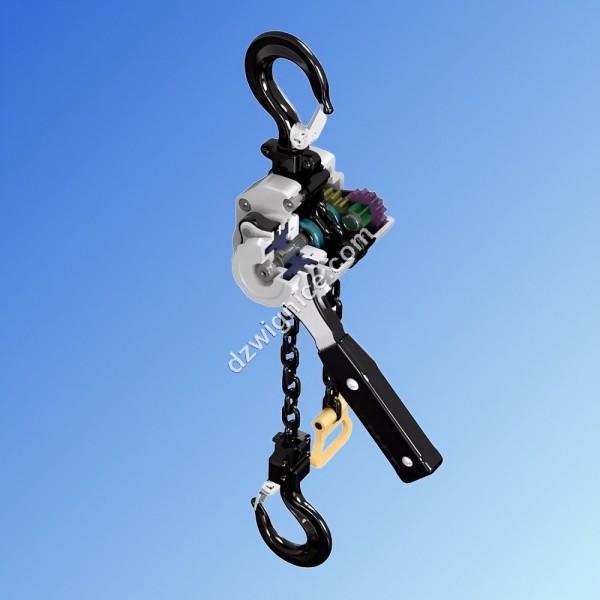

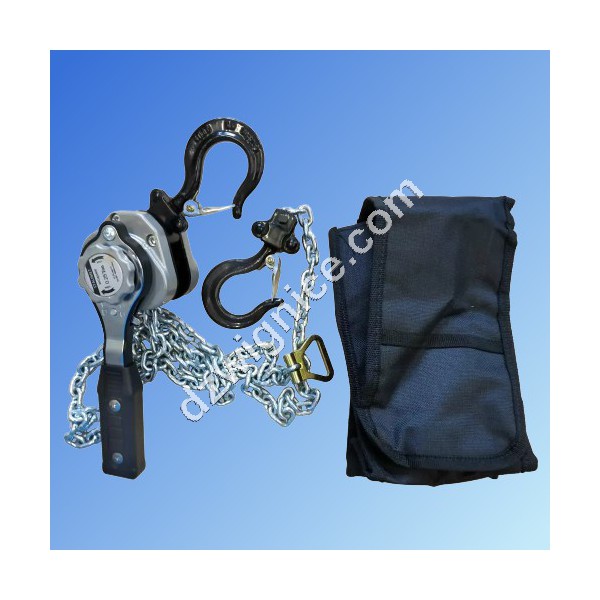

AKS – Aluminiowy wciągnik łańcuchowy dźwigniowy
Wciągnik łańcuchowy przeznaczony jest do ręcznego pionowego transportu ładunków.
Posiada niewielką masę własną oraz łańcuch nośny klasy 8 ze stali stopowej.
Dodatkowo wyposażony jest w zabezpieczenie przed przeciążeniem.
Udźwig - dopuszczalne obciążenie robocze (WLL) oznacza maksymalną masę jaka może być podnoszona lub opuszczana.
Wciągniki stosuje się do prac montażowych, do obsługi maszyn i pieców, przeładunku na rampach i w magazynach.
Wysokość podnosznia (HP) może być zmieniona na zamówienie za dopłatą. Cenę kolejnego metra HP podajemy na zapytanie.
Typ | AKS 0.25 | AKS 0.5 | AKS 0.75 | AKS 1.5 |
---|---|---|---|---|
DOR / WLL [kg] | 250 | 500 | 750 | 1500 |
Wysokość podnoszenia [m]* | 1.5 | 1.5 | 1.5 | 1.5 |
Przesuw przy pełnym obrocie [mm] | 43.6 | 27.7 | 29 | 21.9 |
Rozmiar łańcucha [mm] | 4x12 | 5x15 | 5.6x15.7 | 7.1x19.9 |
Siła dźwigni [N (kg)] | 206 (21) | 255 (26) | 303 (31) | 362 (37) |

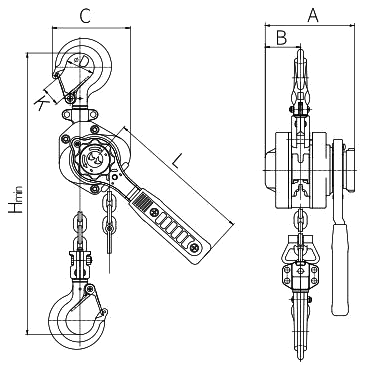

Hmin [mm] | 230 | 265 | 315 | 340 |
A [mm] | 94.5 | 100 | 126 | 142 |
B [mm] | 35 | 39 | 50 | 63.5 |
C [mm] | 84 | 99 | 110 | 133 |
D [mm] | 34 | 34 | 40 | 45 |
K [mm] | 24 | 24 | 26 | 31 |
L [mm] | 163 | 163 | 208 | 208 |
Masa [kg] | 1.9 | 2.7 | 4.8 | 7 |
GNP [ISO/FEM] | M3/1Bm | M3/1Bm | M3/1Bm | M3/1Bm |
Spełnia przepisy Dyrektywy Maszynowej
Cechowany :
- znak wytwórcy
- znak CE
- udźwig
- nr fabryczny
- rok produkcji
