Wciągnik łańcuchowy ZBE HP 3m
Wciągniki do podnoszenia na wysokość 3m z zabezpieczeniem przed przeciążeniem. Typoszereg udźwigu 1.0t, 2.0t, 3.0t i 5.0t. Wymiary podano w tabeli.
Wciągniki do podnoszenia na wysokość 3m z zabezpieczeniem przed przeciążeniem. Typoszereg udźwigu 1.0t, 2.0t, 3.0t i 5.0t. Wymiary podano w tabeli.

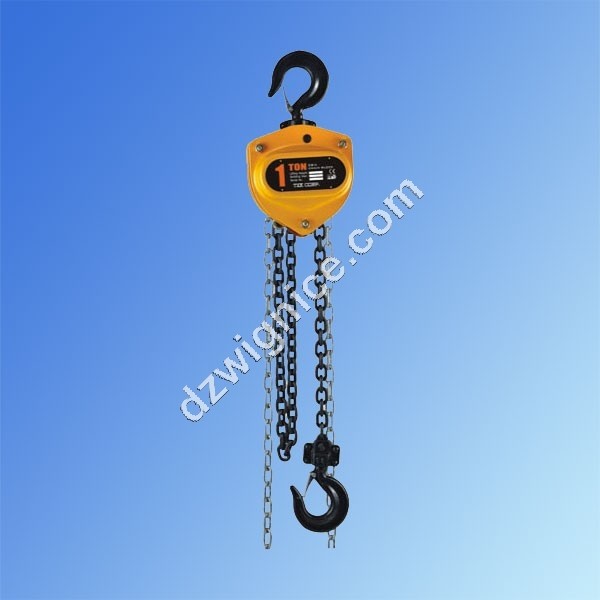

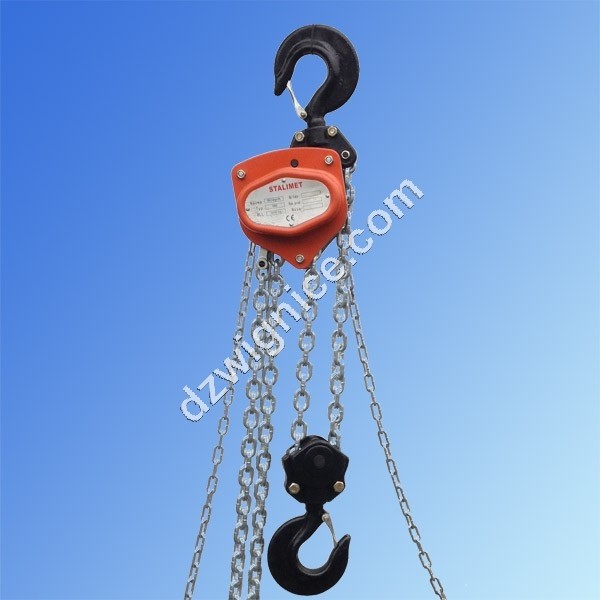

ZBE – Wciągnik łańcuchowy o wysokości podnoszenia 3,0m
Wciągnik łańcuchowy przeznaczony jest do ręcznego pionowego transportu ładunków.
Posiada niewielka masę własną oraz łańcuch nośny ocynkowany.
Dodatkowo wyposażony jest w zabezpieczenie przed przeciążeniem.
Do sterowania na wysokość manewrową służy łańcuch ręczny.
Udźwig - dopuszczalne obciążenie robocze (WLL) oznacza maksymalną masę jaka może być podnoszona lub opuszczana.
Wciągniki stosuje się do prac montażowych, do obsługi maszyn i pieców, przeładunku na rampach i w magazynach.
Standardowa wysokość podnoszenia (HP) jak i standardową wysokość manewrową można zmienić na zamówienie.
TYP : |
ZBE 1,0 |
ZBE 2,0 |
ZBE 3,0 |
ZBE 5,0 | |
---|---|---|---|---|---|
Udźwig [kg] |
1 000 |
2 000 |
3 000 |
5 000 |
|
Wysokość podnoszenia [m]* |
3 |
3 |
3 |
3 |
|
Wysokość manewrowa [m]** |
2,5 |
2,5 |
2,5 |
2,5 |
|
Ilość cięgien |
1 |
1 |
2 |
2 |
|
Siła podnoszenia [N] |
320 |
365 |
385 |
435 |
|
Średnica łańcucha [mm] |
6 |
8 |
8 |
10 |
|
Minimalna wysokość H [mm] |
317 |
414 |
465 |
636 |
|

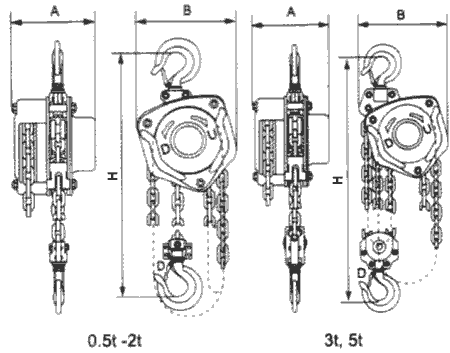

Wymiary [mm] |
A |
148 |
161 |
161 |
186 |
B |
162 |
187 |
210 |
253 |
|
D |
31 |
39 |
40 |
46 |
|
Masa [kg] |
9 |
16 |
22 |
42 |
