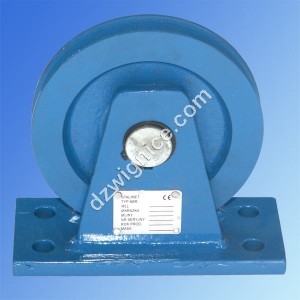

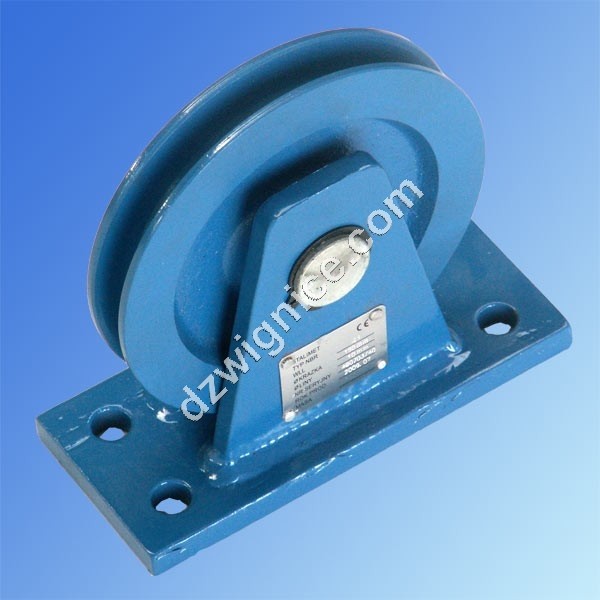

Krążek przykręcany NBR
Krążki linowe przykręcane NBR o typoszeregu udźwigów (WLL) od 0,5t do 5,0t ; średnica liny ø7÷15mm; średnica krążka ø100÷275mm. Pełne wymiary w tabeli.
Krążki linowe przykręcane NBR o typoszeregu udźwigów (WLL) od 0,5t do 5,0t ; średnica liny ø7÷15mm; średnica krążka ø100÷275mm. Pełne wymiary w tabeli.

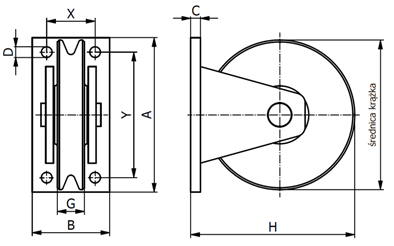

NBR - Krążek linowy przykręcany
TYP | WLL (t) | Średnica krążka (mm) | Średnica liny (mm) | Wymiary (mm) | Masa (kg) | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | H | G | D | X | Y | |||||
NBR 0,5 | 0,5 | 100 | 8 | 122 | 60 | 8 | 109 | 18 | 10 | 30 | 90 | 1,35 |
NBR 1,0 | 1,0 | 125 | 10 | 140 | 60 | 9 | 138 | 21 | 12 | 35 | 110 | 2,2 |
NBR 2,0 | 2,0 | 150 | 12 | 180 | 80 | 11 | 168 | 24 | 14 | 40,5 | 139,5 | 4,3 |
NBR 3,0 | 3,0 | 200 | 16 | 230 | 100 | 15 | 221 | 30 | 18 | 50 | 170 | 8,2 |
NBR 5,0 | 5,0 | 275 | 20 | 320 | 121 | 20 | 302 | 37 | 23 | 60 | 260 | 17 |

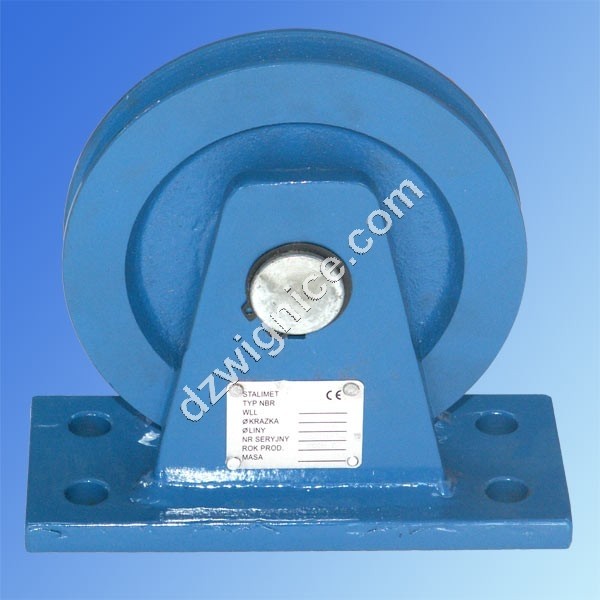

Krążek cechowany : - znak wytwórcy - znak CE - udźwig - nr fabryczny - rok produkcji
Współczynnik bezpieczeństwa 4:1
Dokumenty :
- Zaświadczenie o jakości 2,1
- Deklaracja zgodności
- Instrukcja użytkowania
Ciężar podnoszonego lub przemieszczanego ładunku za pomocą krążka nie może przekraczać jego udźwigu.
