Wielokrążek ZKE
Wielokrążek linowy rozbieralny ZKE o typoszeregu udźwigów (WLL) 1t, 2t i 4t. ; zalecana średnica liny ø10, ø16 i ø22mm; średnica krążka ø100, ø150 i ø200mm. Pełne wymiary w tabeli.
Wielokrążek linowy rozbieralny ZKE o typoszeregu udźwigów (WLL) 1t, 2t i 4t. ; zalecana średnica liny ø10, ø16 i ø22mm; średnica krążka ø100, ø150 i ø200mm. Pełne wymiary w tabeli.
Zblocza rozbieralne z wielokrążkiem ZKE

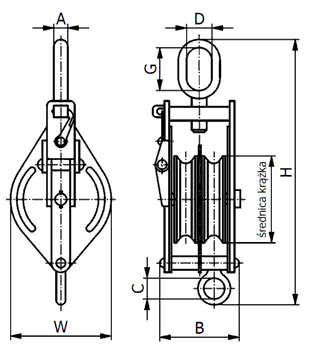

TYP | WLL (t) | Średnica krążka (mm) | Średnica liny (mm) | Wymiary (mm) | Masa (kg) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
H | W | B | D | A | G | C | |||||
ZKE 0,5 | 0,5 | 75 | 8 | 281 | 88 | 75,5 | 22,5 | 12 | 33 | 21 | 1,5 |
ZKE 1,0 | 1,0 | 100 | 10 | 330 | 112 | 91 | 28 | 16 | 37,5 | 20,5 | 4 |
ZKE 2,0 | 2,0 | 150 | 16 | 455 | 168 | 118 | 34 | 22,5 | 48,5 | 28 | 11,4 |
ZKE 4,0 | 4,0 | 200 | 22 | 840 | 224 | 173 | 50 | 31 | 84 | 28 | 29,3 |
Dokumenty :
- Zaświadczenie o jakości 2,1
- Deklaracja zgodności
- Instrukcja użytkowania
Lakierowany na kolor niebieski
Wielokrążek cechowany :
- znak wytwórcy
- znak CE
- udźwig
- zalecana średnica liny
- nr fabryczny
- rok produkcji
Ciężar podnoszonego lub przemieszczanego ładunku za pomocą zblocza z wielokrążkiem nie może przekraczać jego udźwigu.
Zastosowanie wielu krążków linowych w zbloczu pozwala na wykorzystanie zasady wielokrążka oraz pozwala ograniczyć ich średnicę a co za tym idzie masę całego zblocza i jego wielkość.
