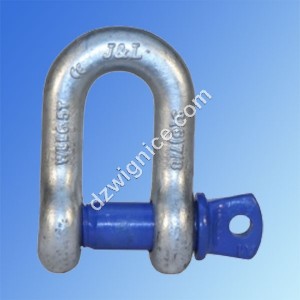

Szakle podłużne kat. 6 typ DW wg PN-EN 13889

Szakle podłużne bez zabezpieczenia o zakresie typoszeregu udźwigu od 0,5t do 35,0t. Wymiary szakli w tabeli.

DW szakle podłużne bez zabezpieczenia kategoria 6

- ocynkowane galwanizacyjnie, sworzeń lakierowany

- współczynnik bezpieczeństwa : 6:1

- cechowany : WLL; klasa; nr partii; znak producenta; znak CE

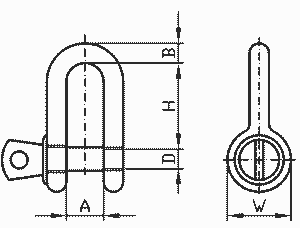

Szakle podłużne typ DW rys.

WLL [t]	MBL [kN]	H mm	A mm	D mm	B mm	W mm	kg/szt
0,5	29,4	24	12	8	6	16	0,05
0,75	44,1	26	13	10	8	19	0,08
1,0	58,8	32	17	11	10	23	0,13
1,5	88,3	37	19	13,5	11	27	0,2
2,0	117,7	41	20	16,5	13	30	0,28
3,25	191,2	51	27	19	16	38	0,57
4,75	279,5	60	32	22,5	19	46	1,2
6,5	382,5	71	36	25,5	22	53	1,4
8,5	500,1	82	43	29	25	61	2,2
9,5	559,0	90	46	33,5	28	68	3,1
12,0	706,1	100	51	35,5	32	76	4,1
13,5	794,3	111	57	38	35	84	5,3
17,0	1000,3	122	60	42	38	92	7,3
25,0	1471,0	150	72	52	55	108	12,6
35,0	2059,4	175	85	60	52	123	18,3

WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca

SZAKLA INSTRUKCJA UŻYTKOWANIA
Instrukcja użytkowania szakli podłużnych i okrągłych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf.
