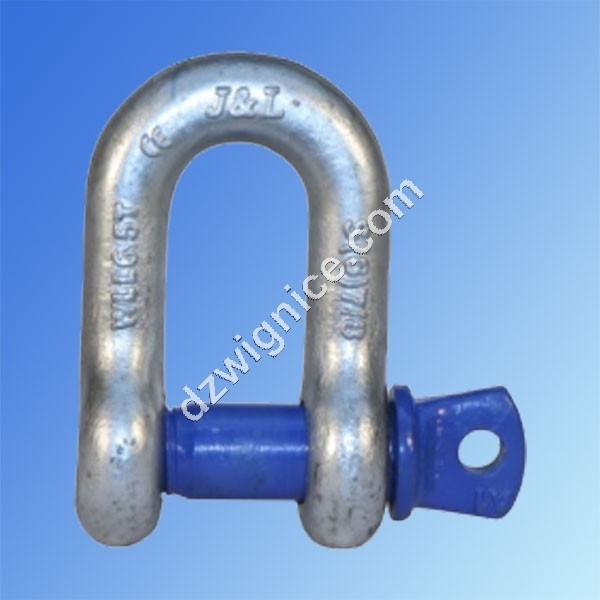

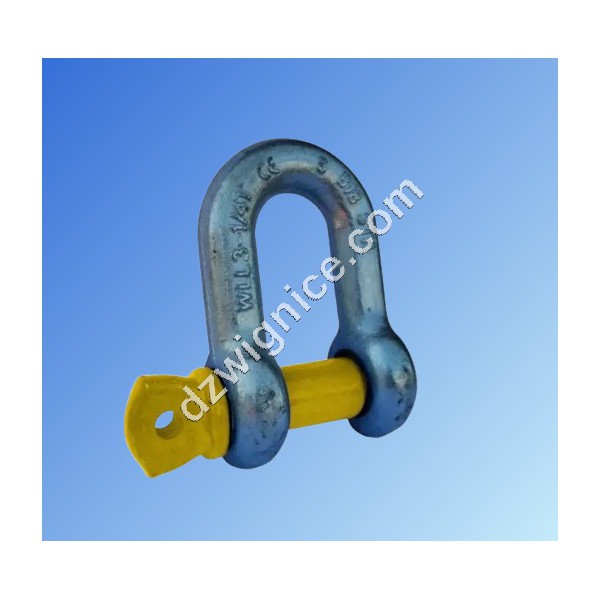

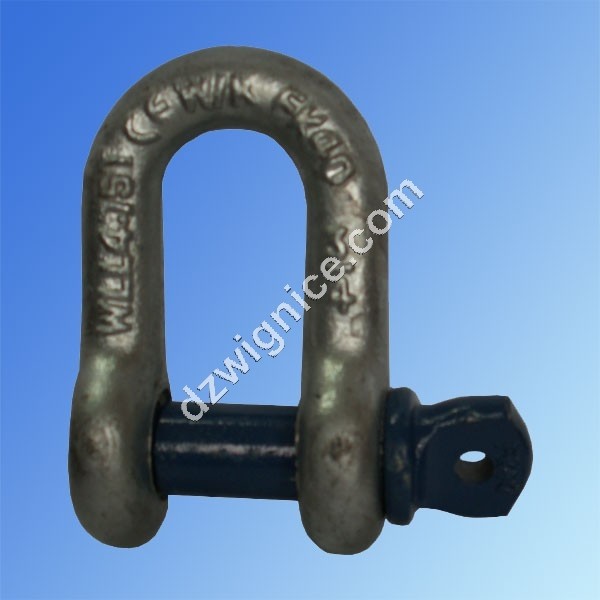

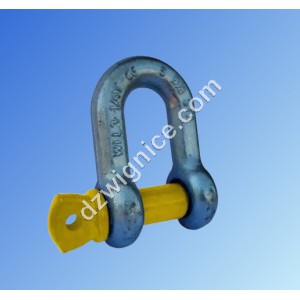

Szakle podłużne bez zabezpieczenia o zakresie typoszeregu udźwigu od 0,5t do 35,0t. Wymiary szakli w tabeli.
UDW szakle podłużne bez zabezpieczenia kategoria 6
- ocynkowane galwanizacyjnie, sworzeń lakierowany
- współczynnik bezpieczeństwa : 6:1
- cechowany : WLL; klasa; nr partii; znak producenta; znak CE
| DOR / WLL [t] | H [mm] | A [mm] | D [mm] | B [mm] | W [mm] | Masa [kg/szt] |
|---|---|---|---|---|---|---|
| 0,5 | 22 | 12 | 7,5 | 6,5 | 17 | 0,05 |
| 0,75 | 25,6 | 12 | 9,5 | 8,4 | 21,5 | 0,08 |
| 1 | 31,5 | 16,8 | 11,5 | 10 | 24,8 | 0,14 |
| 1,5 | 36,5 | 18,9 | 12,8 | 11,2 | 26,5 | 0,18 |
| 2 | 45 | 19 | 15,7 | 13,1 | 31,2 | 0,29 |
| 3,25 | 50 | 25,5 | 19 | 16,5 | 38,5 | 0,54 |
| 4,75 | 60,5 | 30,5 | 22,3 | 19 | 46,3 | 0,89 |
| 6,5 | 72,5 | 36 | 25,5 | 23 | 54,5 | 1,48 |
| 8,5 | 79 | 43 | 28 | 26 | 60,5 | 2,15 |
| 9,5 | 90 | 46 | 29,5 | 28,7 | 68,3 | 3,06 |
| 12 | 97 | 51,6 | 35,7 | 32,7 | 76,2 | 4,1 |
| 13,5 | 107 | 57 | 39 | 36 | 84 | 5,3 |
| 17 | 121 | 60,5 | 39 | 38 | 92,2 | 7,23 |
| 25 | 146 | 73,2 | 48 | 44,5 | 106,4 | 12,1 |
| 35 | 169 | 82,5 | 56 | 53 | 127 | 19,2 |
WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca
