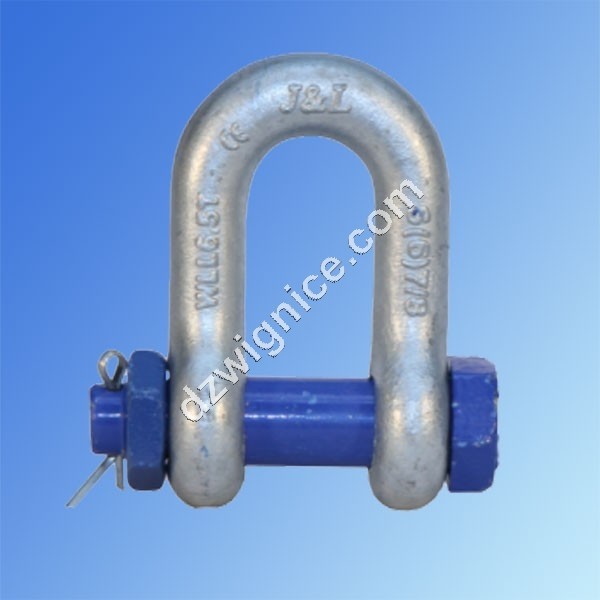

Szakle podłużne kat. 6 typ DX wg PN-EN 13889

Szakle podłużne z zabezpieczeniem w zakresie udźwigu od 0,75t do 35,0t. Wymiary i typoszereg w tabeli.

DX szakle podłużne z zabezpieczeniem kategoria 6

- ocynkowane galwanizacyjnie, sworzeń lakierowany

- współczynnik bezpieczeństwa : 6:1

- cechowany : WLL; klasa; nr partii; znak producenta; znak CE

Szakle podłużne typ DX rys.

WLL [t]	MBL [kN]	H mm	A mm	D mm	B mm	W mm	kg/szt
0,75	44,1	26	13,5	10	8	21	0,10
1,0	58,8	32	17	11	10	25	0,15
1,5	88,3	37	19	13	11,5	27	0,22
2,0	117,7	41	20	16	13	33	0,34
3,25	191,2	51	27	20	16	40	0,7
4,75	279,5	60	32	22	19	48	1,2
6,5	382,5	71	36	25,5	22	53	1,6
8,5	500,1	82	43	28	25	61	2,4
9,5	559,0	90	45	32	28	68	3,3
12,0	706,1	100	51	35	32	76	4,6
13,5	794,3	111	57	38	35	84	6,0
17,0	1000,3	122	60	42	38	92	8,3
25,0	1471,0	145	70	52	42	107	13,9
35,0	2059,4	175	85	58	52	123	19,5

WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca

SZAKLA INSTRUKCJA UŻYTKOWANIA
Instrukcja użytkowania szakli podłużnych i okrągłych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf.
