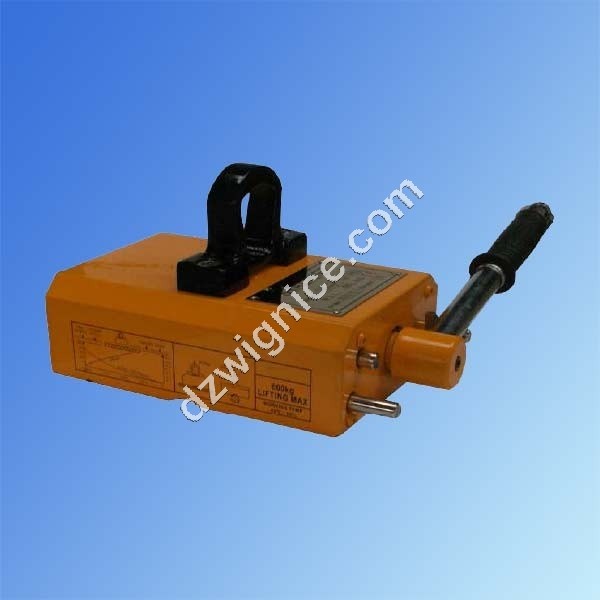

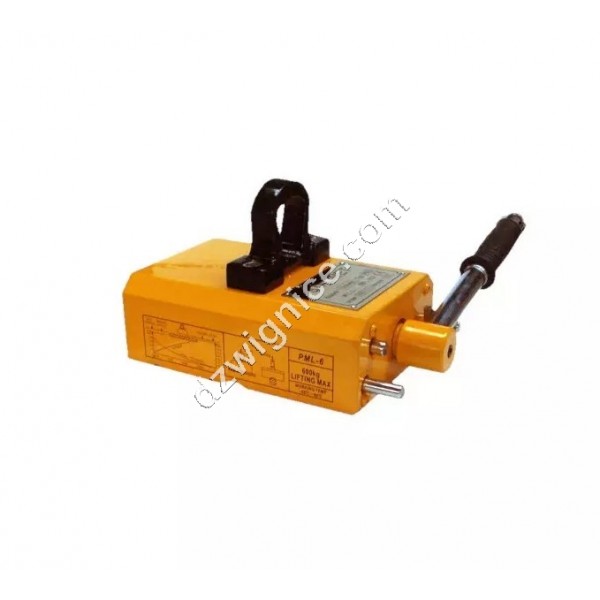

Uchwyt magnetyczny z magnesem stałym PKS
Zakres udźwigów chwytaka WLL: 0,6t ÷ 2t. Spełnia wymagania Dyrektywy Maszynowej. Dane techniczne chwytaków w tabeli.
Zakres udźwigów chwytaka WLL: 0,6t ÷ 2t. Spełnia wymagania Dyrektywy Maszynowej. Dane techniczne chwytaków w tabeli.
Chwytaki magnetyczne z magnesem stałym - typ PKS

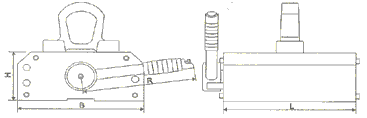

Typ | WLL (t) | Maksymalna siła odrywająca (kg) | Wymiary (mm) | Masa własna (kg) | ||||
---|---|---|---|---|---|---|---|---|
B | L | H | R | |||||
PKS 0,6 | 0,6 | 0,2 | 1800 | 162 | 234 | 74 | 220 | 21 |
PKS 1,0 | 1,0 | 0,3 | 3000 | 190 | 302 | 87 | 265 | 37,5 |
PKS 2,0 | 2,0 | 0,6 | 6000 | 231 | 441 | 107 | 380 | 77 |
TYP | Wymiary (mm) | |||||
---|---|---|---|---|---|---|
L | M | N | W | H | J | |
PKS 0,3 | 96 | 37 | 43 | 36 | 66 | 25 |
PKS 0,6 | 120 | 47 | 54 | 40 | 84 | 33 |
PKS 1,0 | 140 | 54 | 62 | 44 | 94 | 36 |
PKS 2,0 | 160 | 62 | 67 | 48 | 104 | 43 |

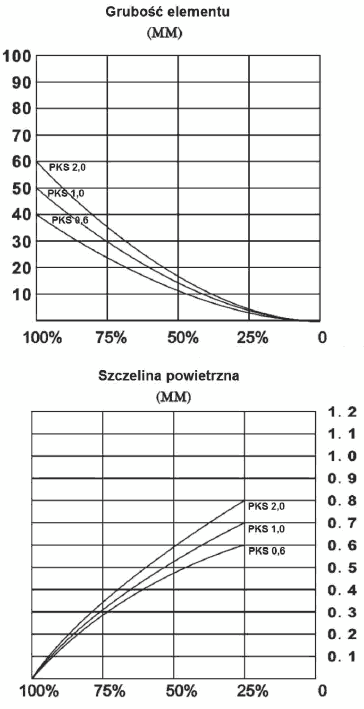

Po dokonaniu szacunku DOR w zależności od grubości elementu oraz szczeliny powietrznej, stosujemy współczynnik materiałowy. Odniesieniem jest stal nisko-węglowa, dla której określone są podstawowe wartości DOR i współczynnik wynosi 1. Poniżej przedstawione są redukcje wartości DOR w zależności od tego współczynnika.
Materiał | Redukcja WLL |
Stal nisko-węglowa | 100% |
Stal średnio-węglowa | 95% |
Stal wysoko-węglowa | 90% |
Stal nisko-stopowa | 75% |
Odlane żelazo | 50% |
Przykładowo:
Chcemy podnieść chwytakiem PKS 1,0 (PML-10):
•- blachę o grubości 30 mm – współczynnik redukcji = 0,75.
•- o chropowatości powierzchni tworzącej szczelinę powietrzną równą 0,53 mm – współczynnik redukcji = 0,5.
• - wykonaną ze stali wysokowęglowej – współczynnik redukcji = 0,9.
• - jest to element płaski, a więc wyjściowa wartość WLL dla tego chwytaka wynosi 1000 kg.
Obliczona wartość WLL = 1000 * 0,75 * 0,5 * 0,9 = 337,5 kg
Wniosek: W tej sytuacji chwytakiem możemy podnieść maksymalnie 337,5 kg blachy.
